Гальваническое оборудование

МОДЕРНИЗАЦИЯ СТАРЫХ, СТРОИТЕЛЬСТВО НОВЫХ ПРОИЗВОДСТВ

«ООО «Стеклопласт» специализируется на изготовлении современного оборудования для модернизации, реконструкции и строительства новых гальванических производств.

По всей территории Беларуси, России и другим регионам от Прибалтики до Сибири

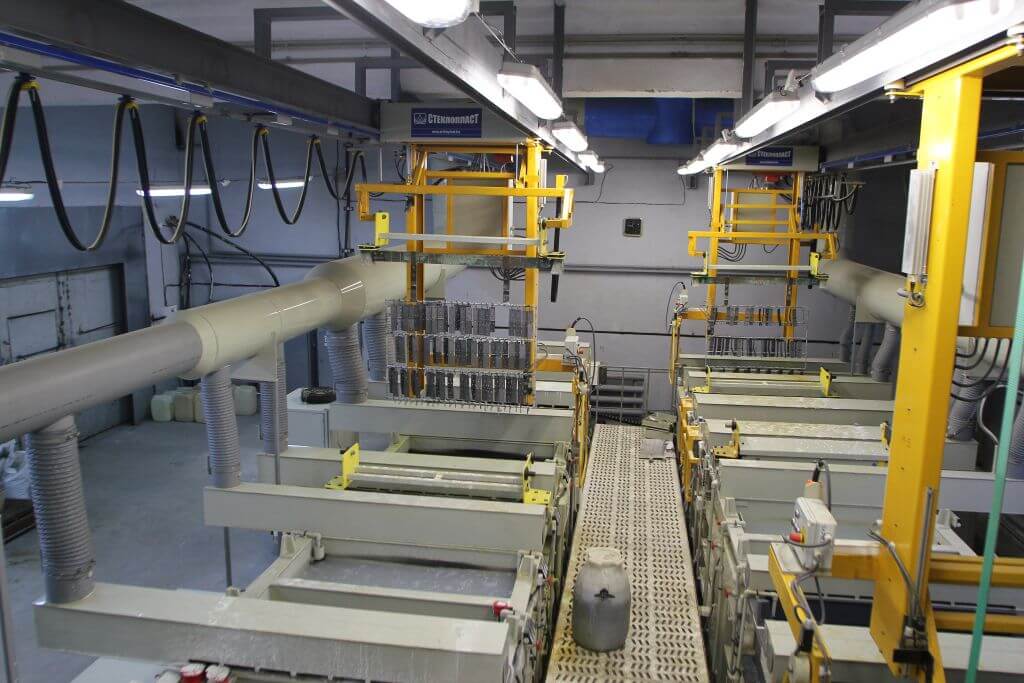

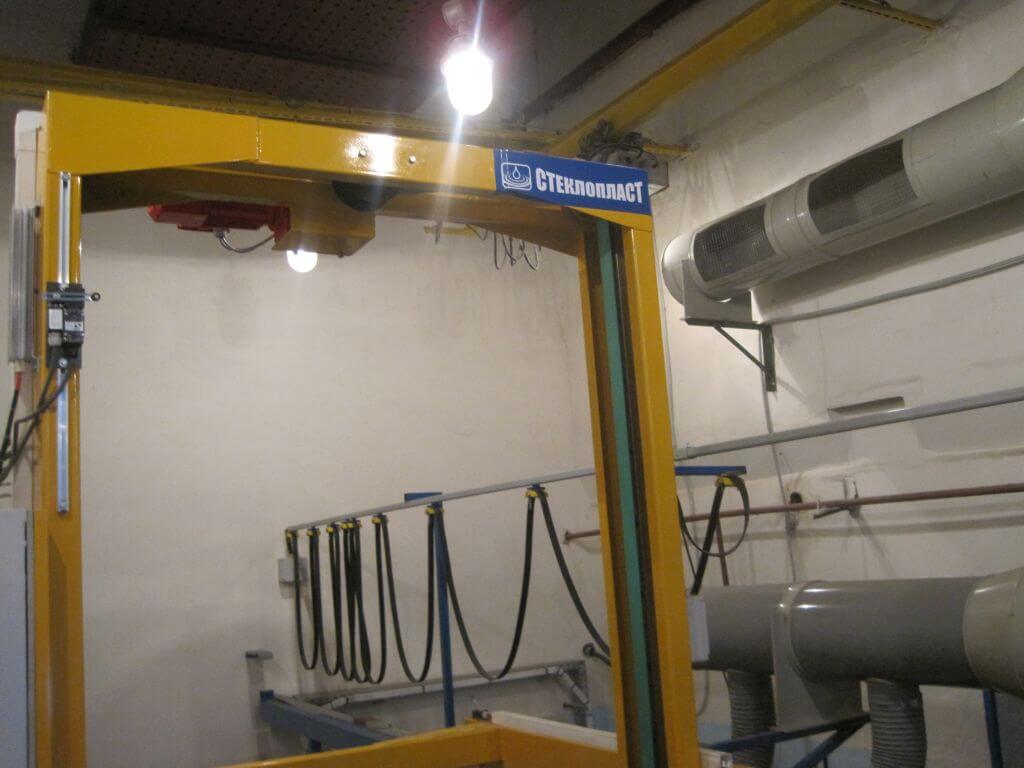

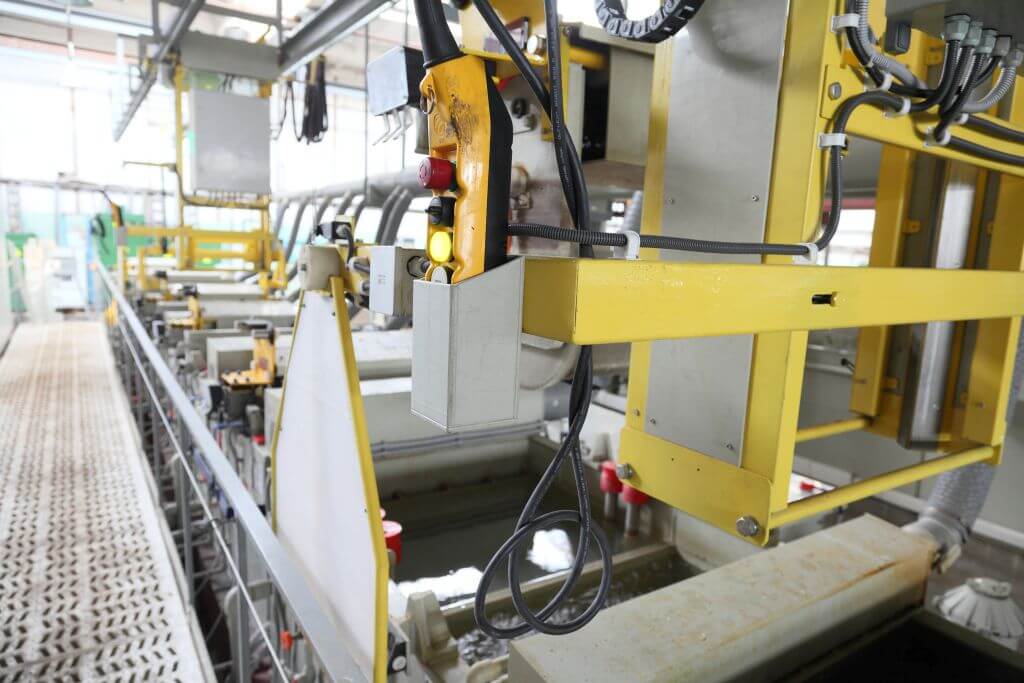

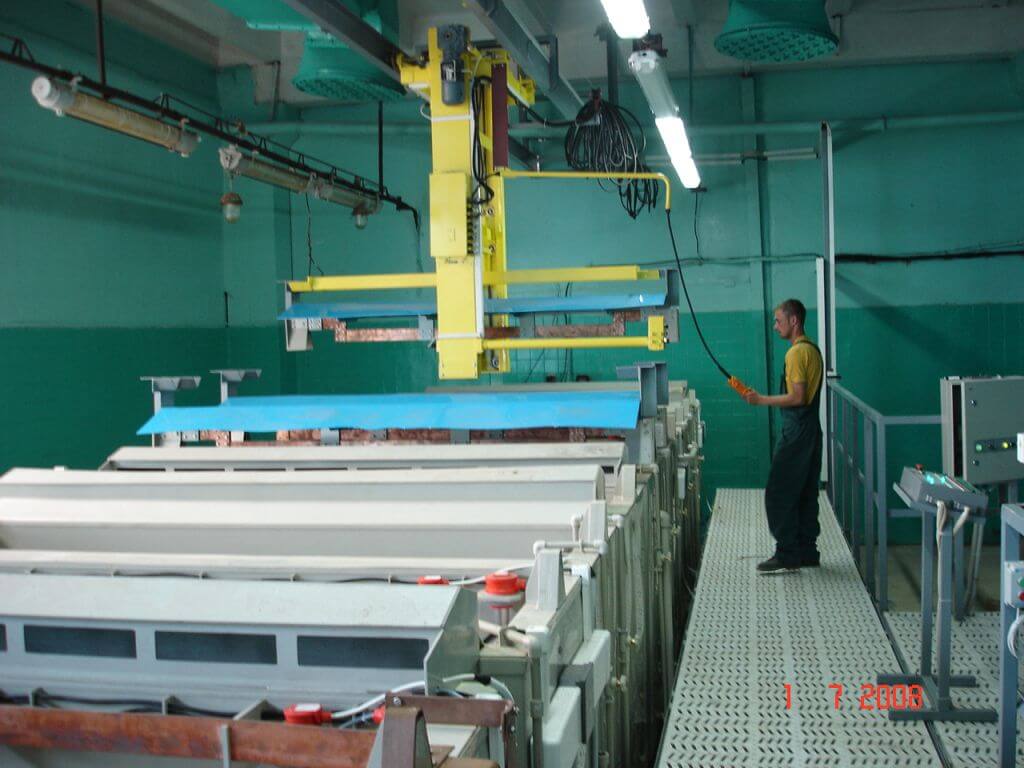

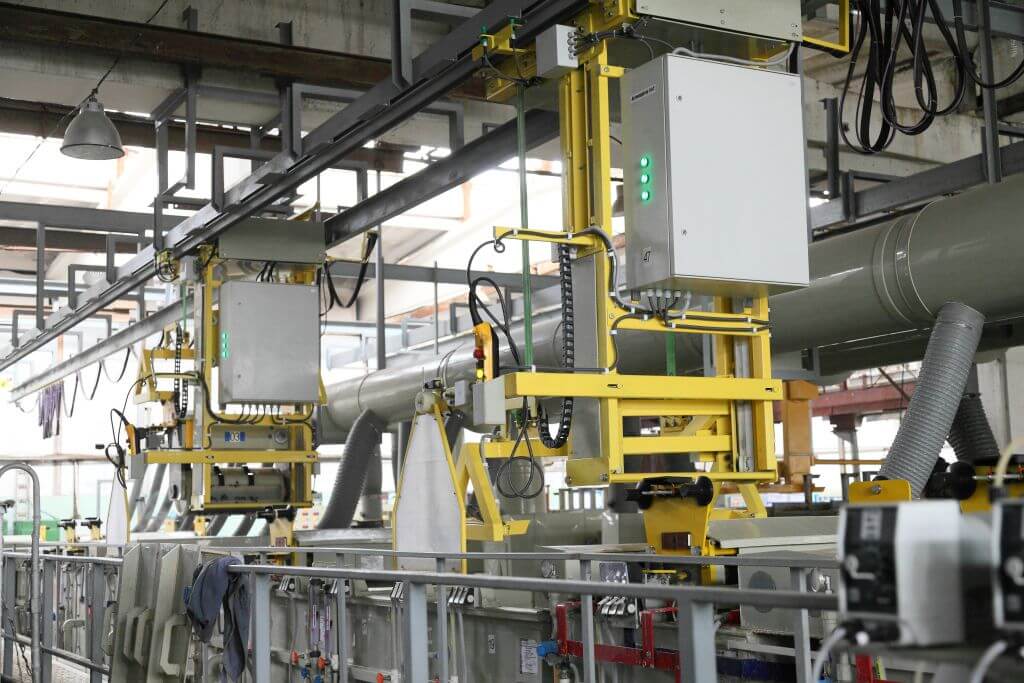

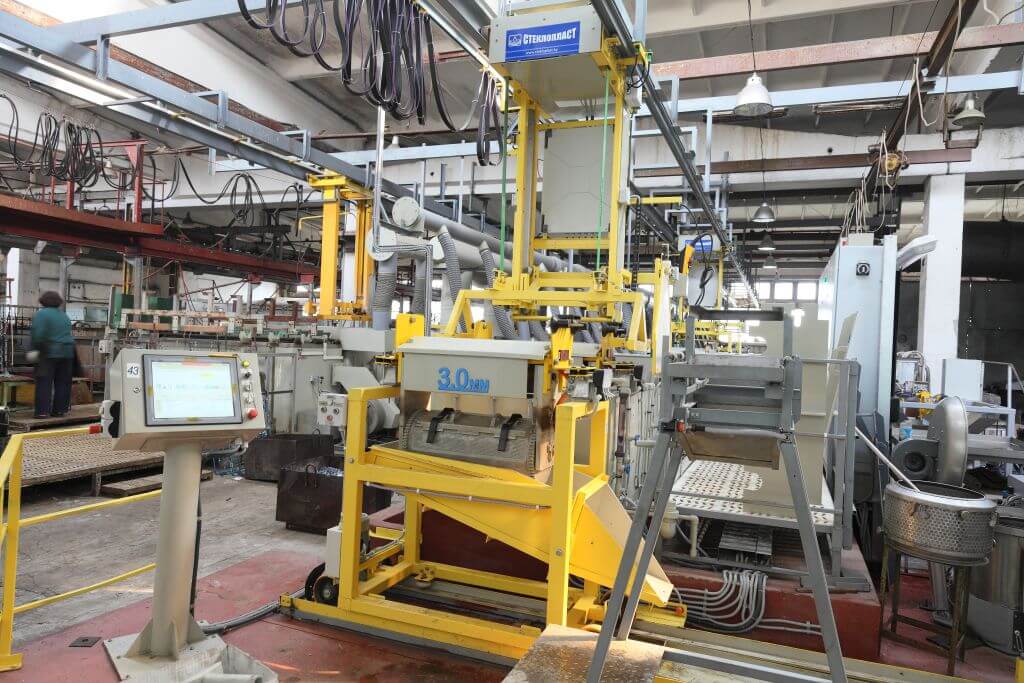

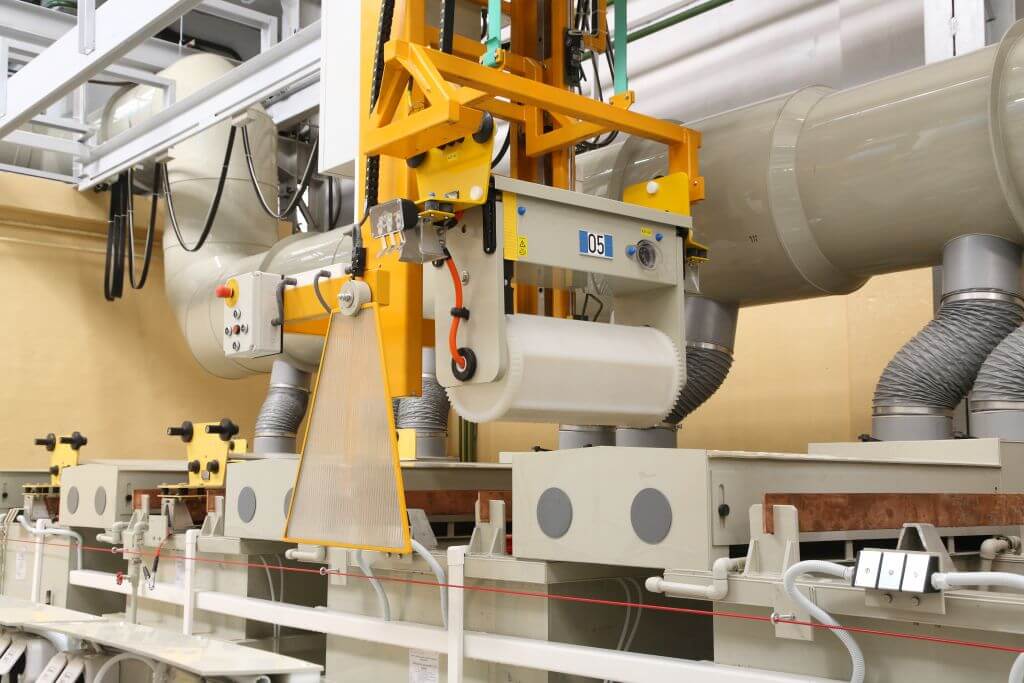

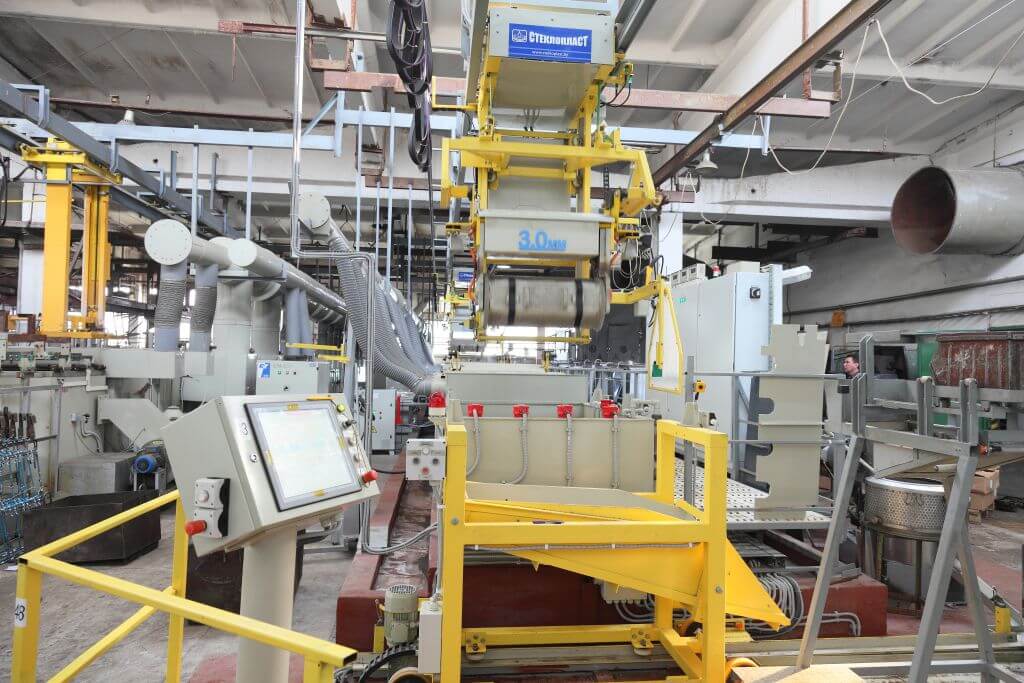

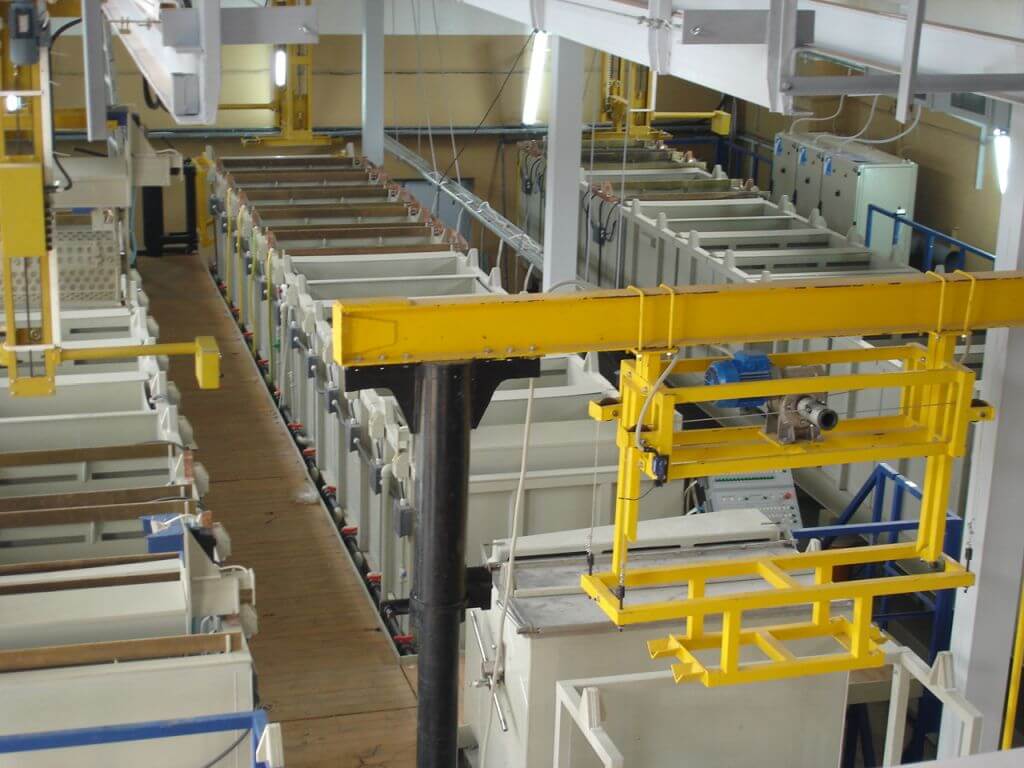

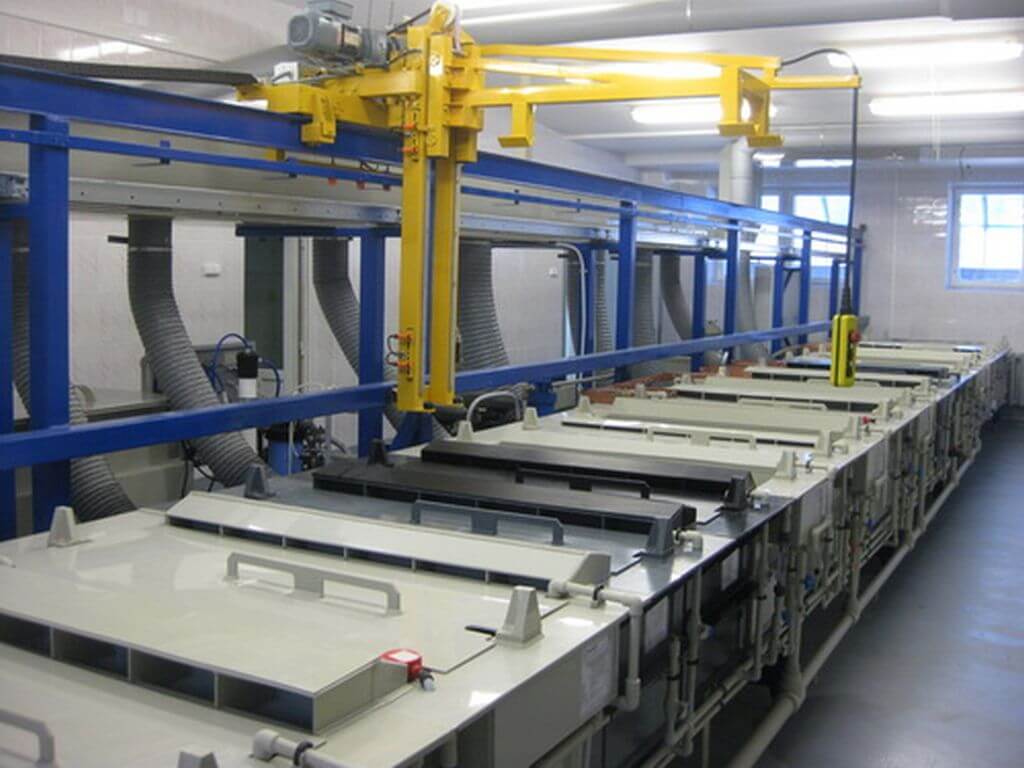

Автооператоры

  «ООО «Стеклопласт» освоило выпуск следующих видов автооператоров:

  • Автооператоры подвесного типа,
  • Автооператоры консольного типа,
  • Автооператоры портального типа.

Каждый автооператор проходит испытания на специальном стенде и только после получения положительного результата отгружается заказчику. Управление автооператором возможно с  пульта управления на автооператоре, со стационарного пульта и автоматически по заданной программе».

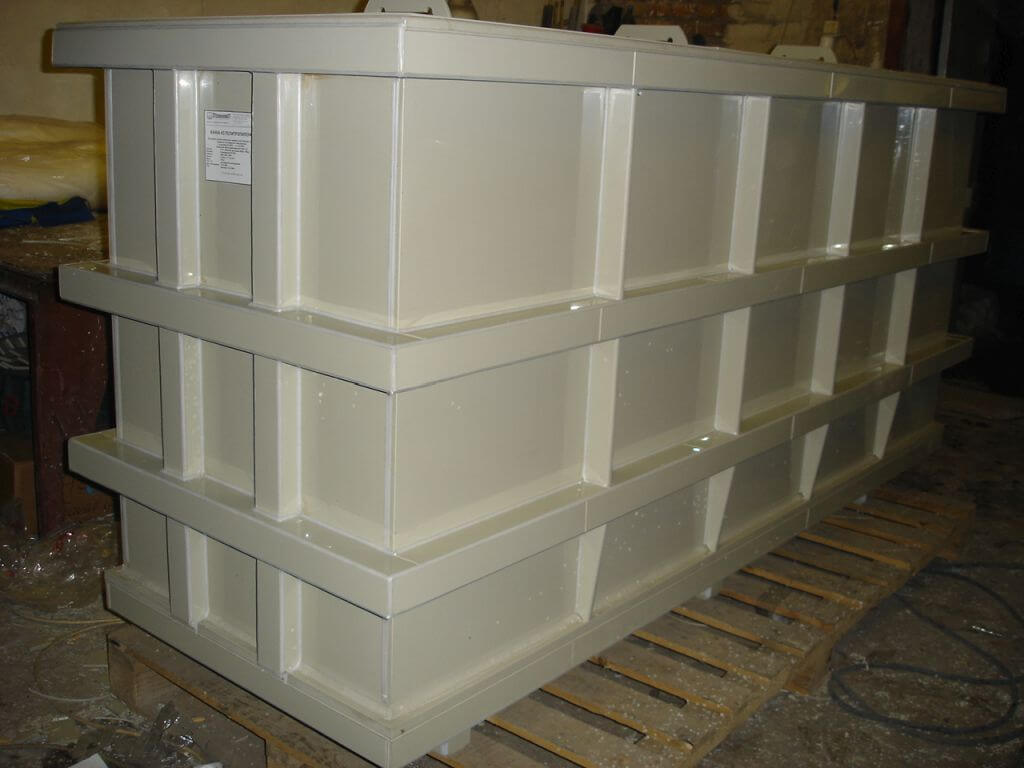

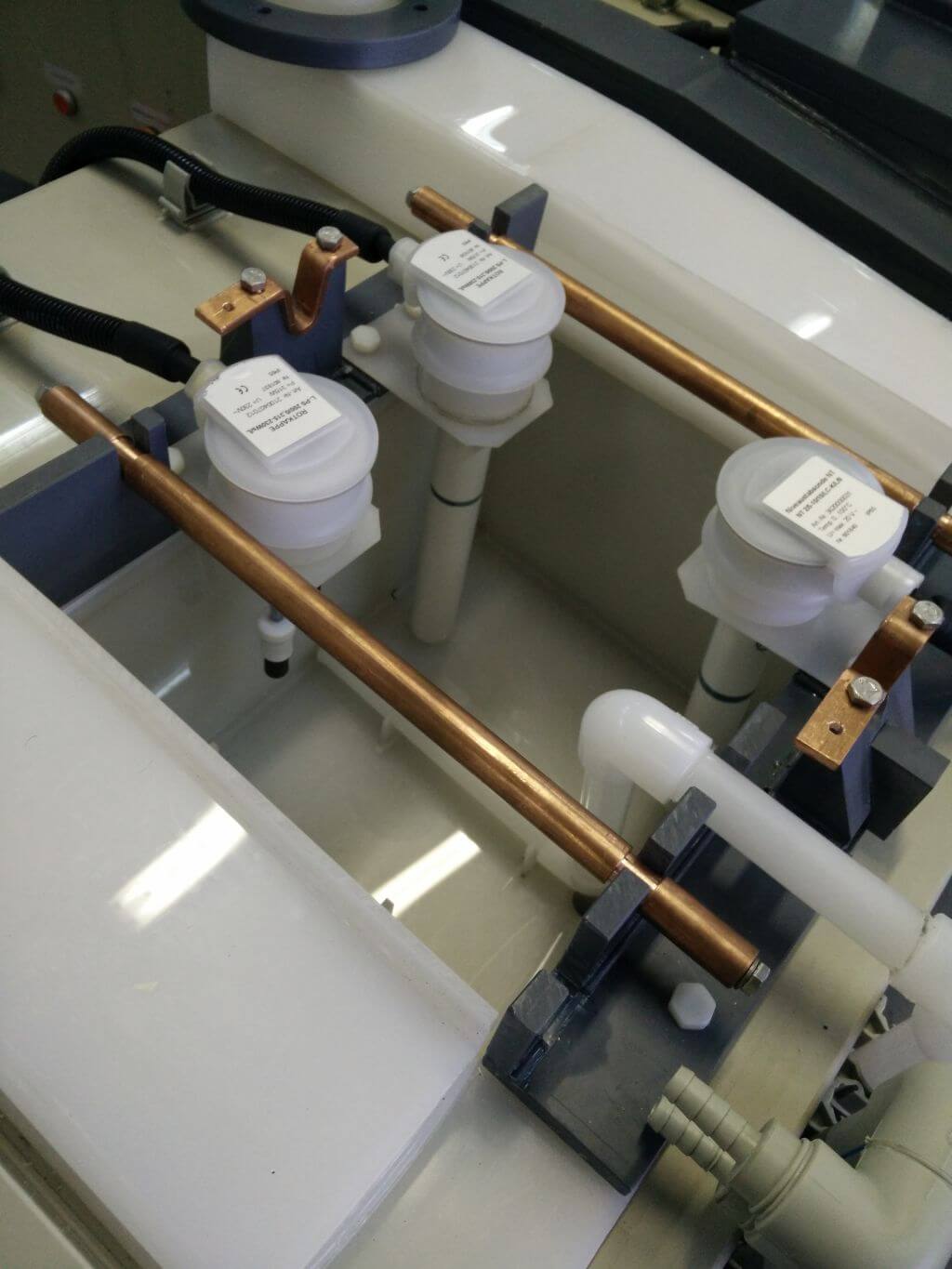

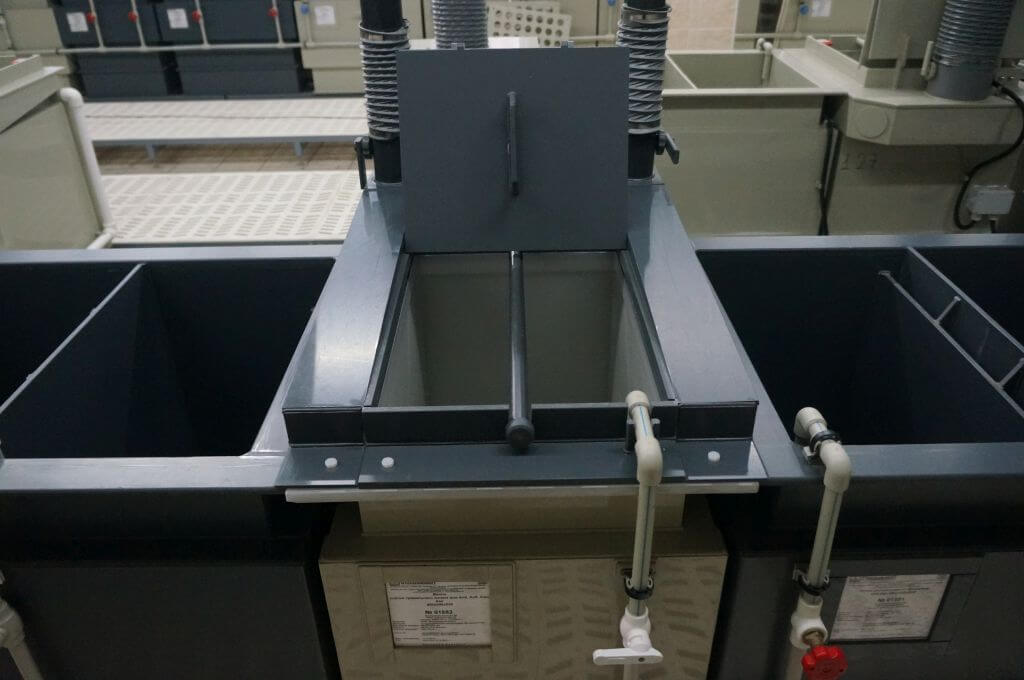

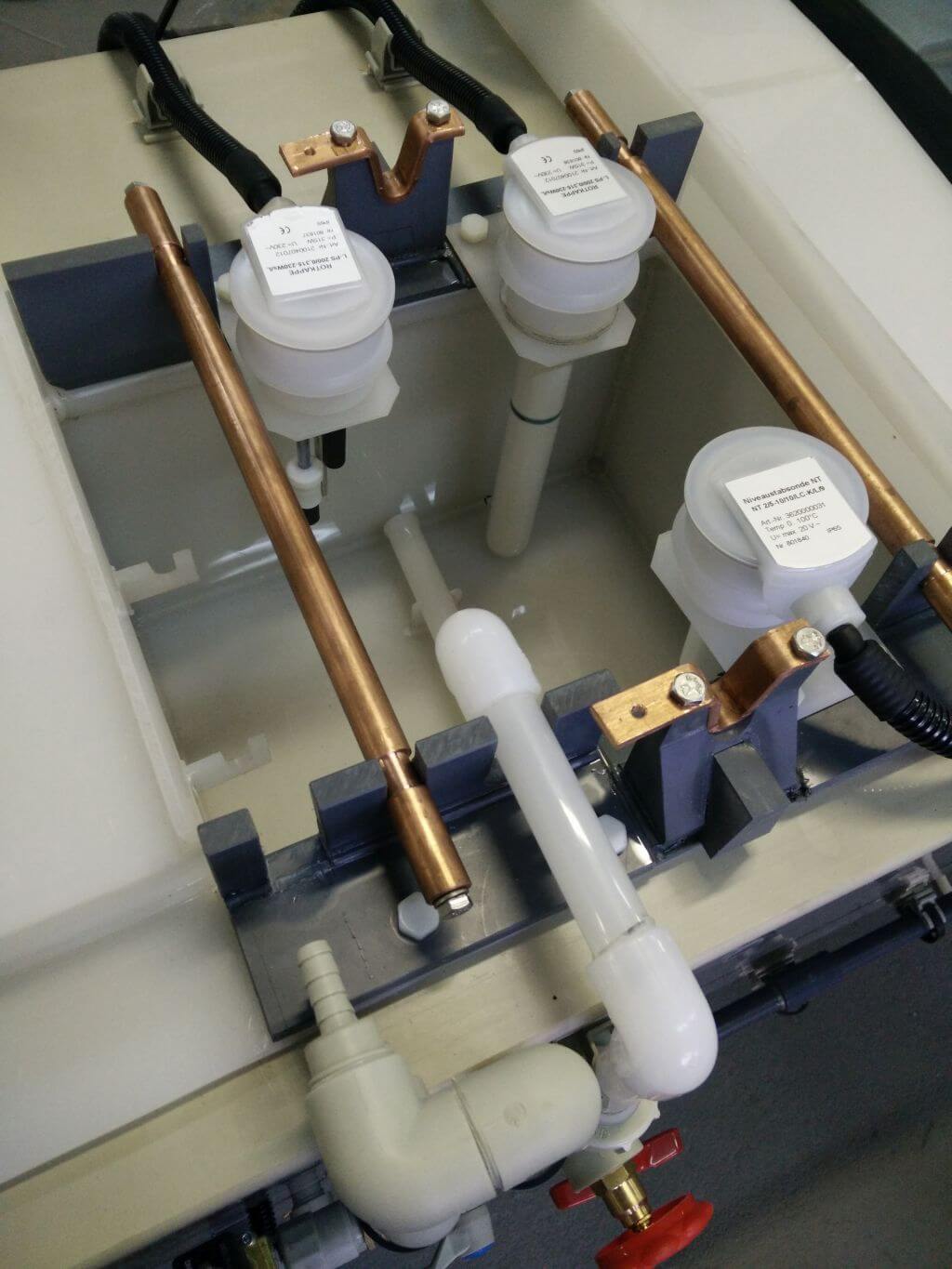

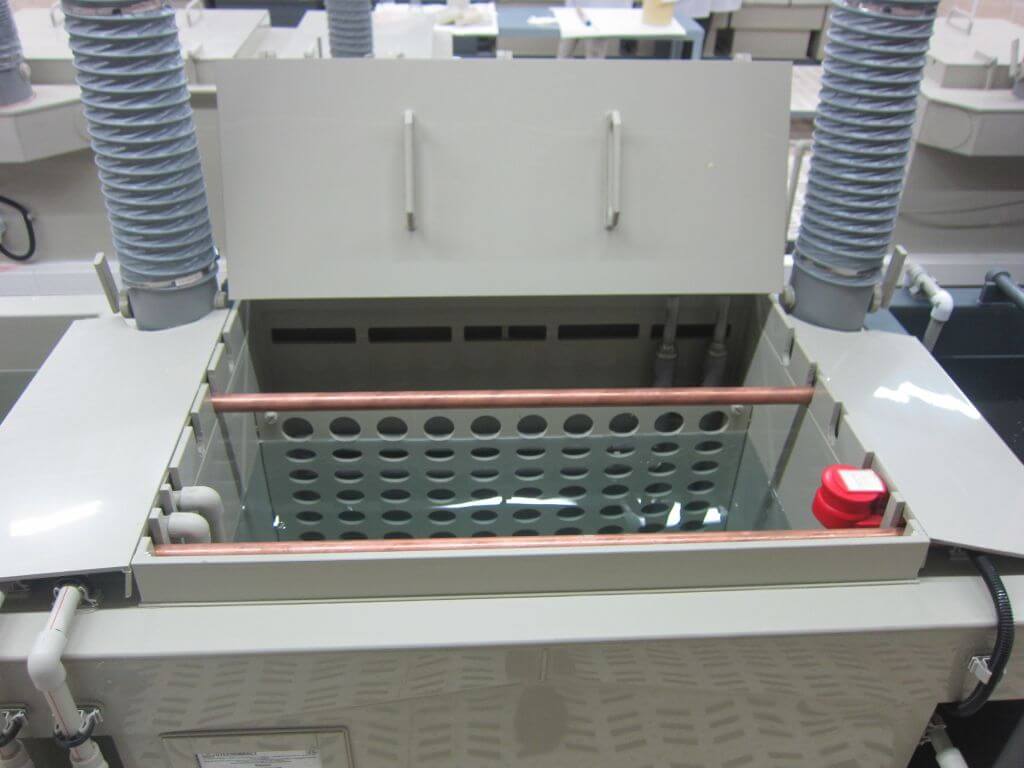

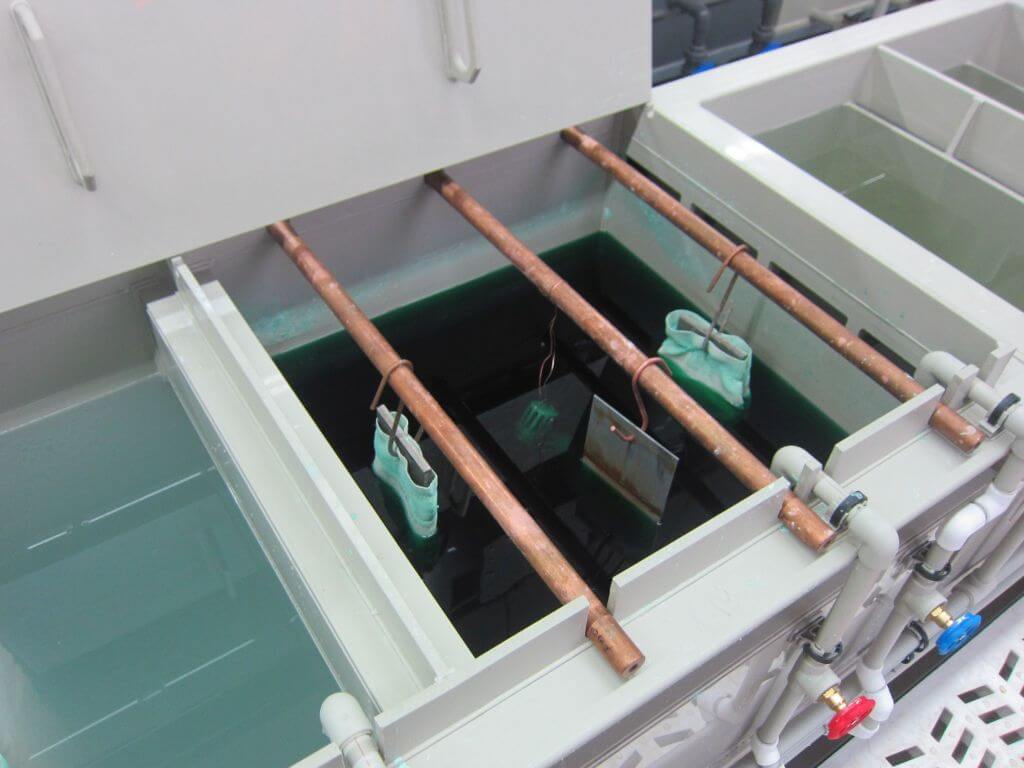

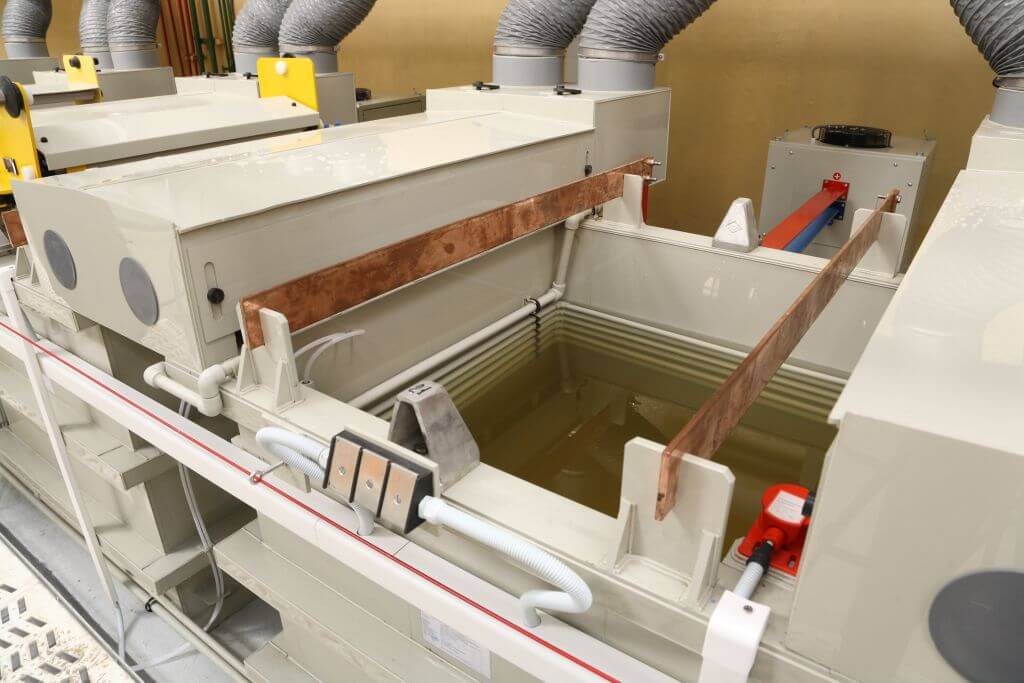

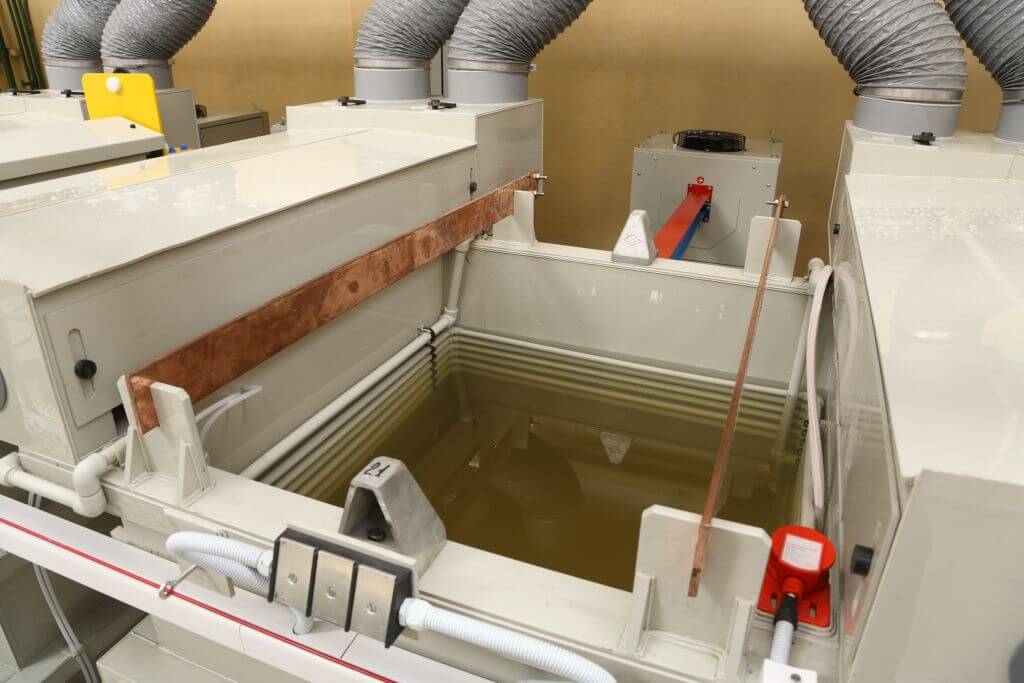

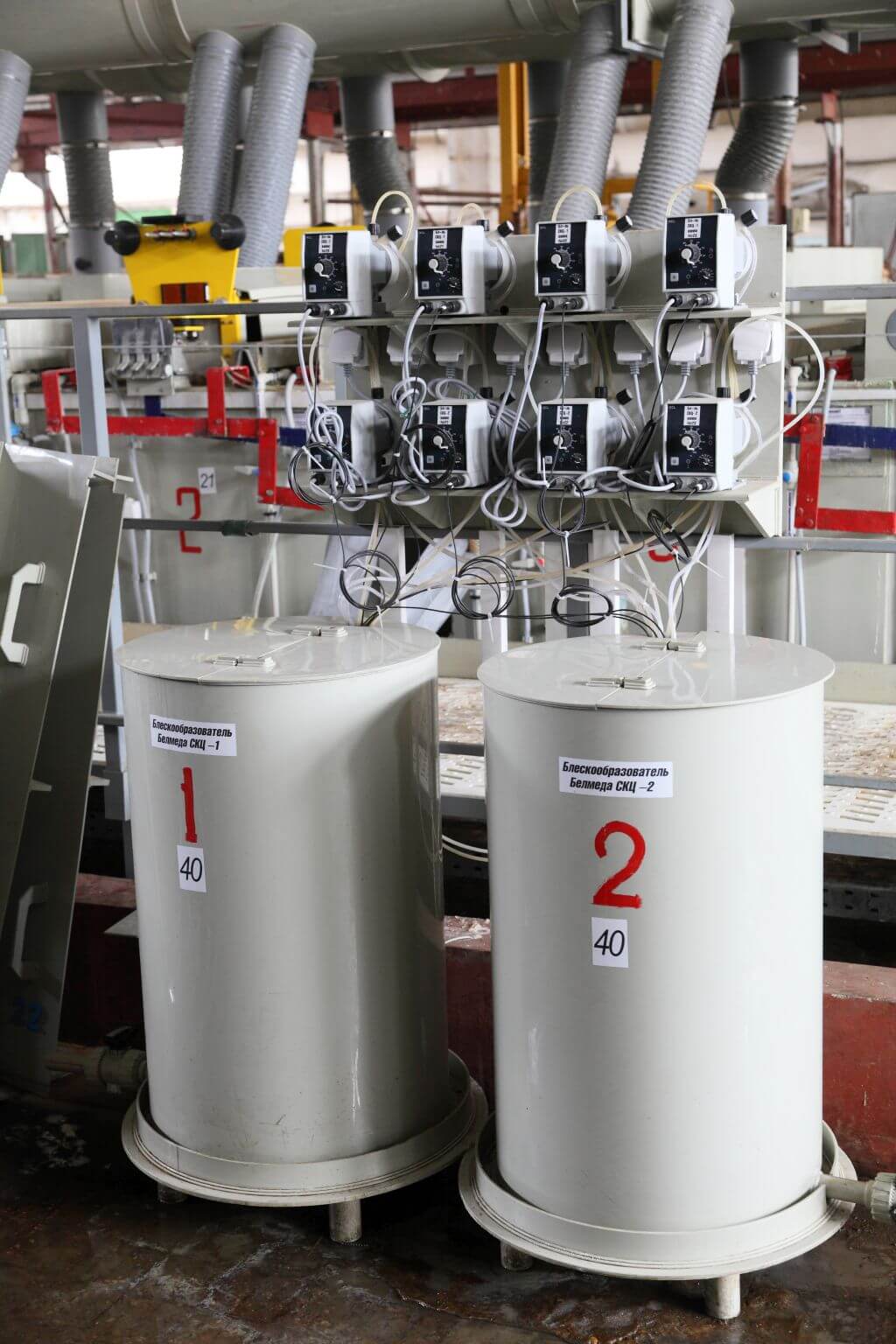

Гальванические ванны, футеровка

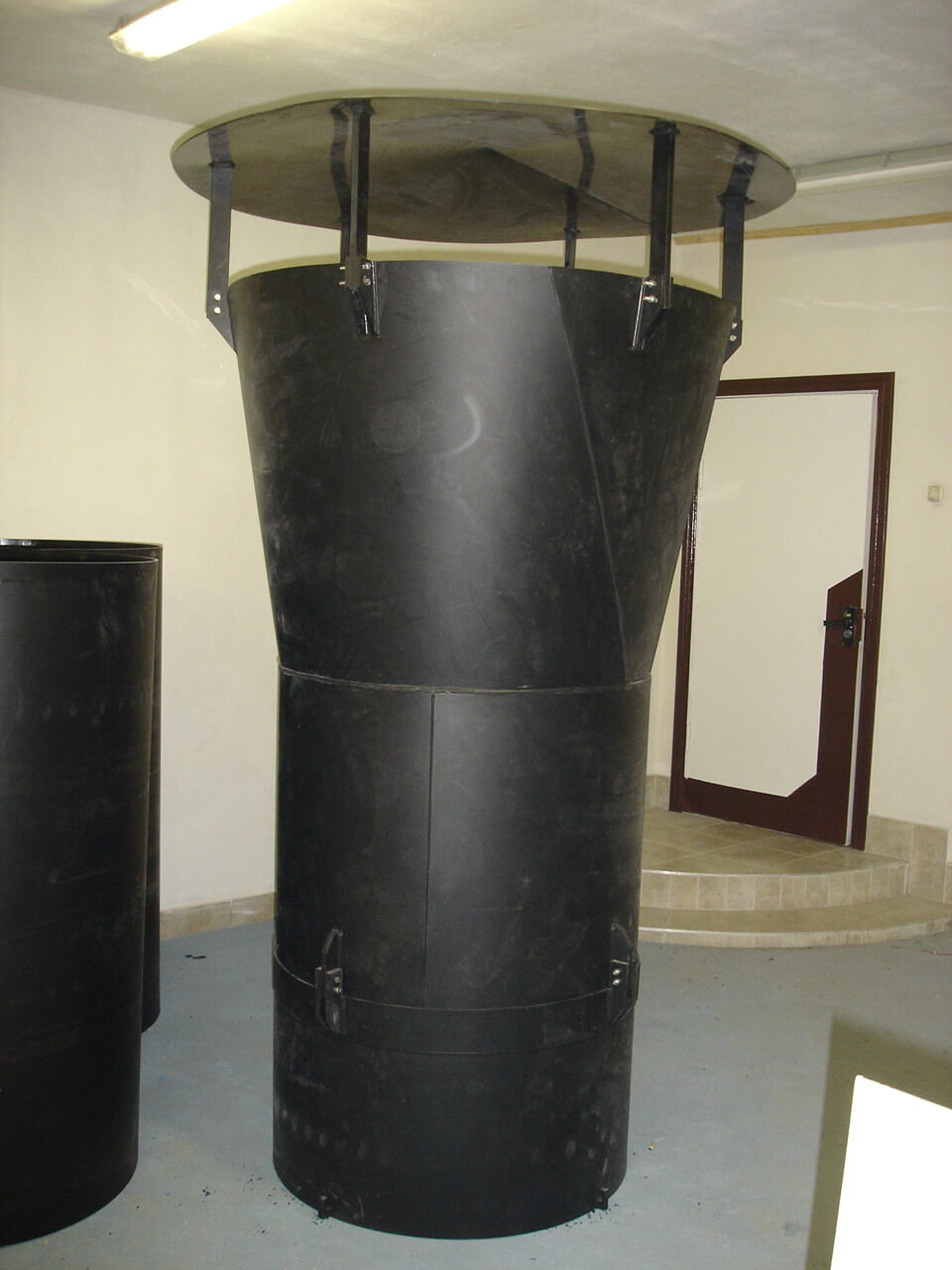

Освоенные на предприятии технологии позволяют конструировать, изготовливать и производить оборудование из полиэтилена (РЕ100), полипропилена (РР), поливинилхлорида (PVC), поливинилиденфторида (PVDF) с толщиной стенки от 3мм до 80мм, объемом до 100м³. В 2007г. были разработаны и утверждены технические условия ТУ BY 500517856/001-2007 «резервуары вертикальные, стационарные из полиэтилена и полипропилена для хранения жидкостей».
Емкостное оборудование, изготовленное из вышеперечисленных пластиков, идеально подходит для хранения и приготовления агрессивных химических растворов на предприятиях химической,
нефтехимической, металлургической, электронной, радиотехнической, пищевой промышленности и успешно конкурирует с импортными аналогами. Конструктивно оборудование выполняется в виде прямоугольных или цилиндрических емкостей вертикального или горизонтального исполнения.

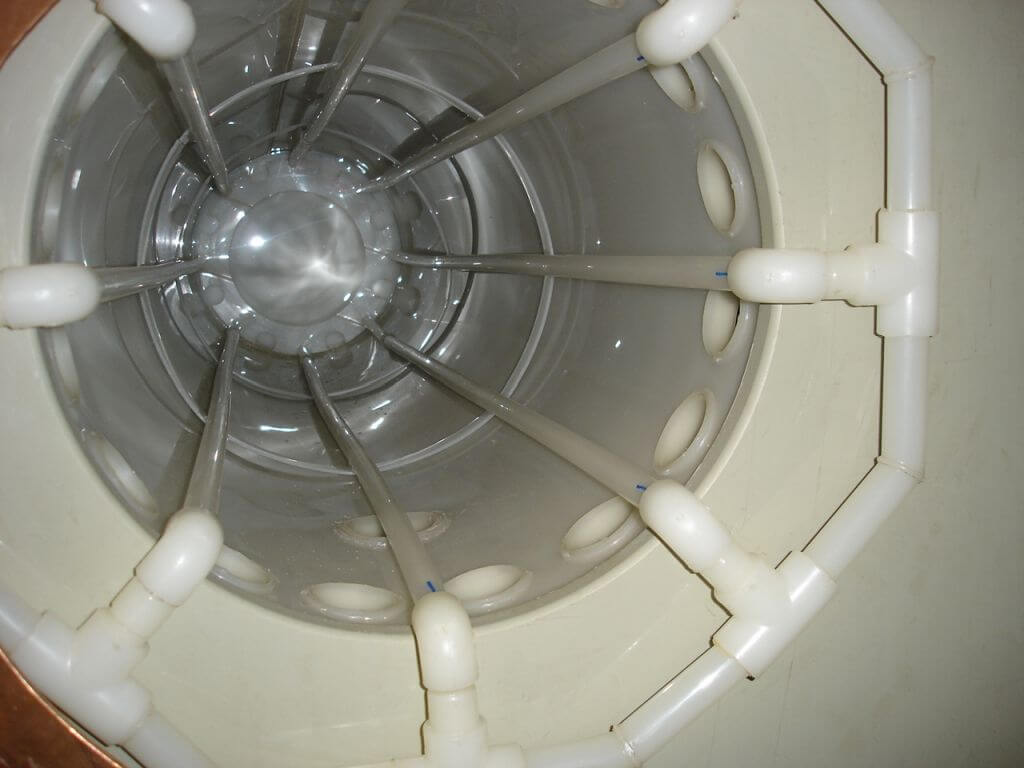

ООО «Стеклопласт» осуществляет футеровку старых ванн вкладышами из PVC и PVDF. Это  позволяет сэкономить значительные материальные средства заказчика.

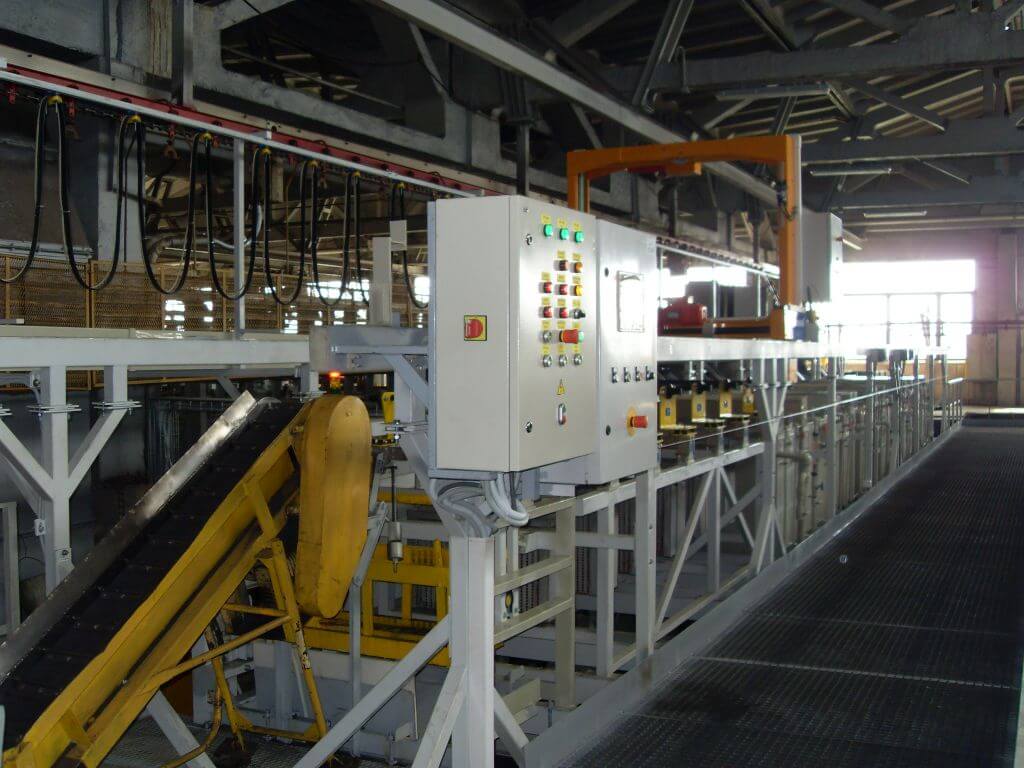

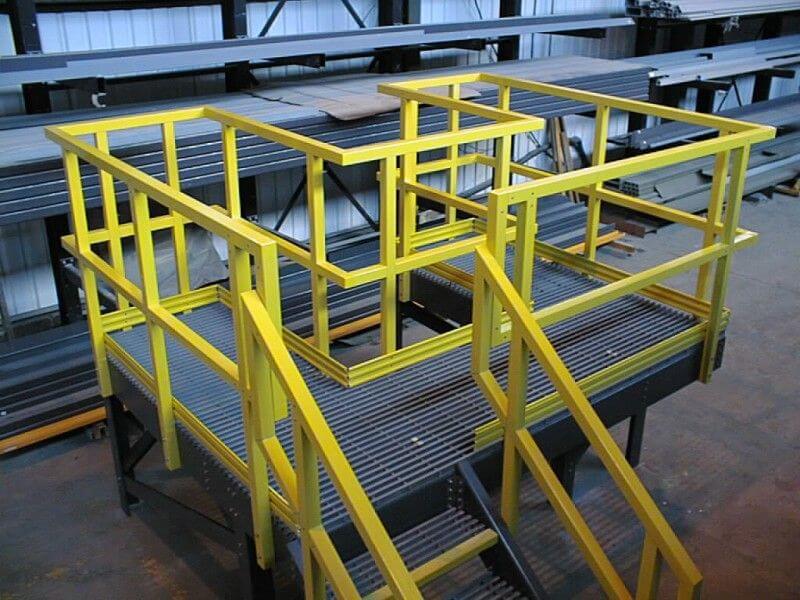

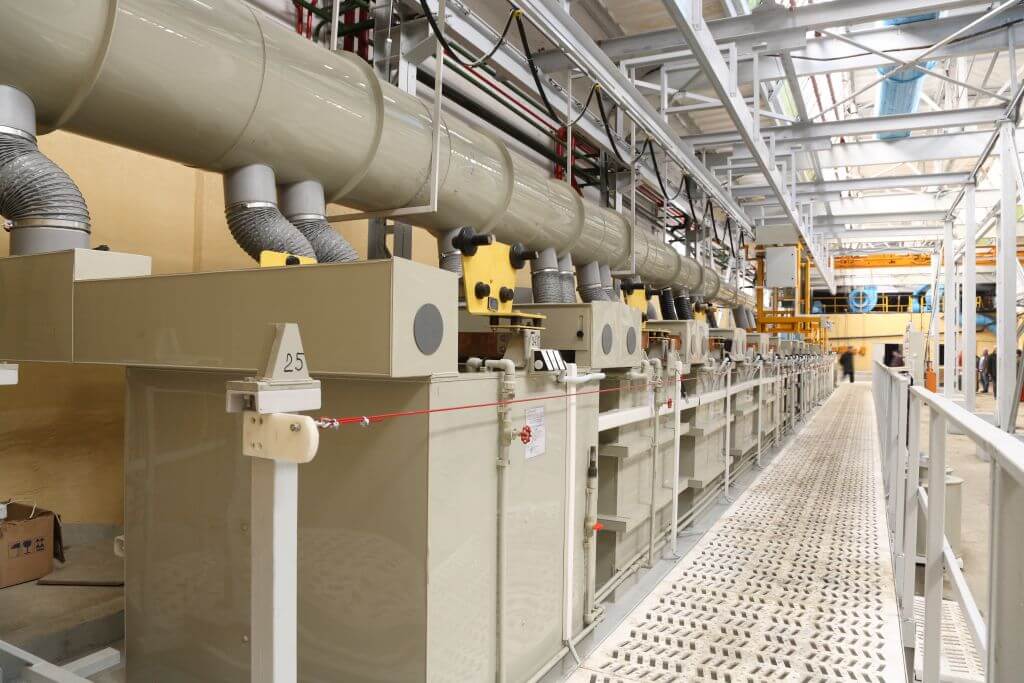

Опорные рамы. Ходовые мостики. Площадки обслуживания

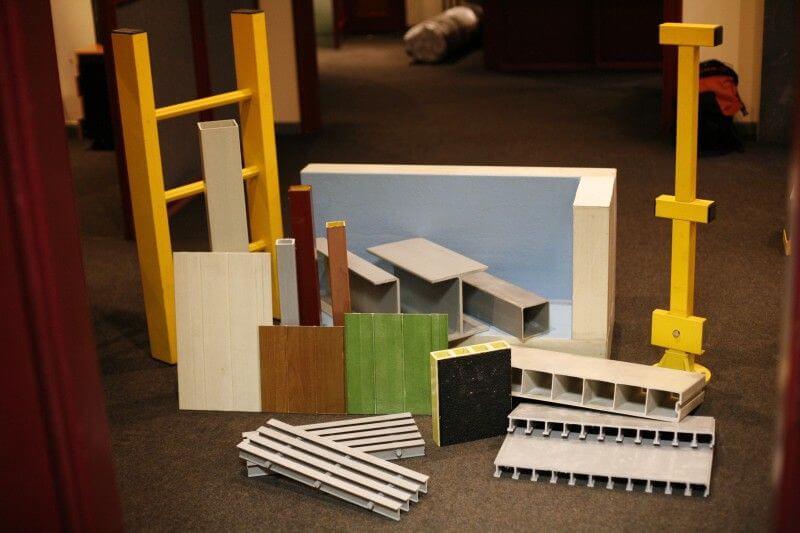

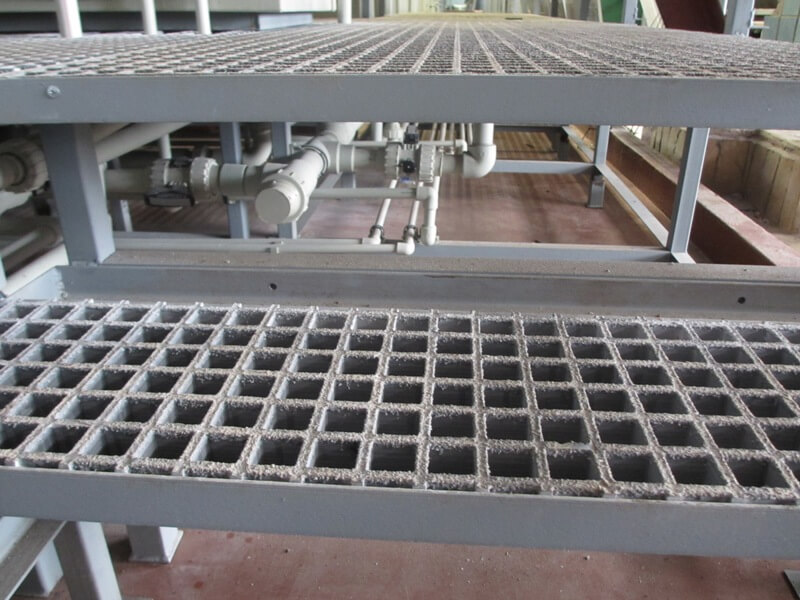

По желанию заказчика все несущие конструкции изготавливаются из композитных материалов или коррозионно-стойкой стали. Площадка обслуживания линии, выполненная из металлических профилей, проходит  пескоструйную обработку и окрашивается химически стойкой защитной краской. Площадка обслуживания, выполненная из стекловолокна, обладает высокими электроизоляционными свойствами, имеет малый вес и является пожаробезопасным материалом. Настил площадки обслуживания состоит из решетчатых полимерных панелей. Поверхность панелей имеет структуру, обеспечивающую предотвращение скольжения при ходьбе. Опорная рама представляет собой несущую конструкцию оснащенную регулируемыми ножками на изоляторах. Конструкции, выполненные из стеклопластика, имеют срок эксплуатации 50 лет и не требуют сервисной окраски.

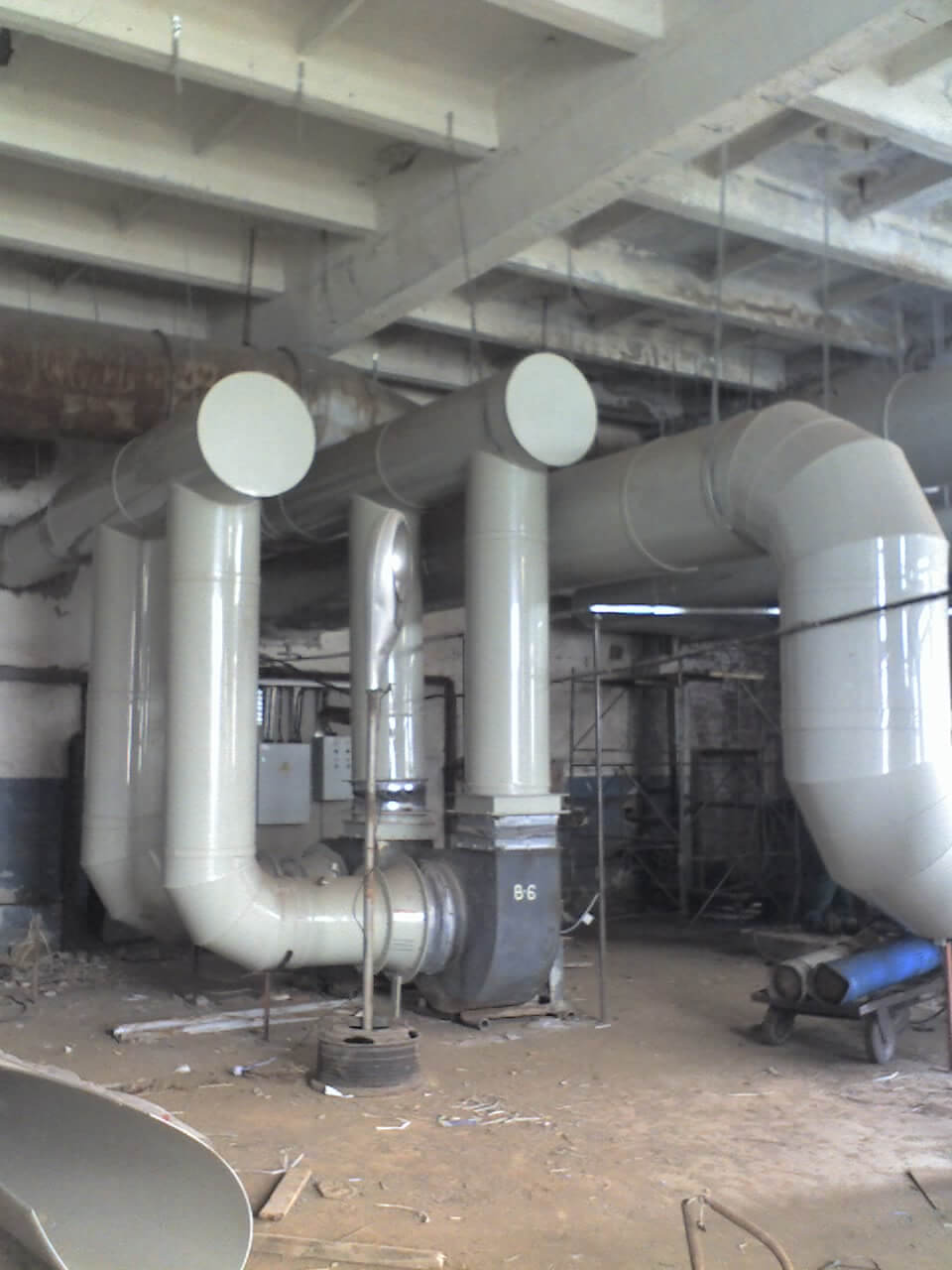

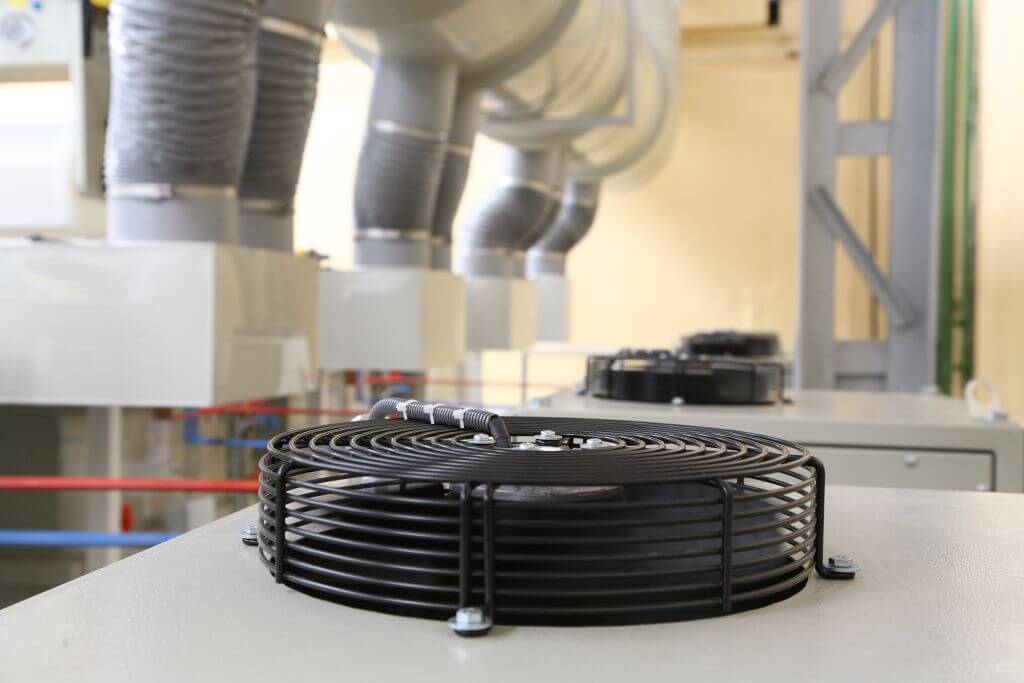

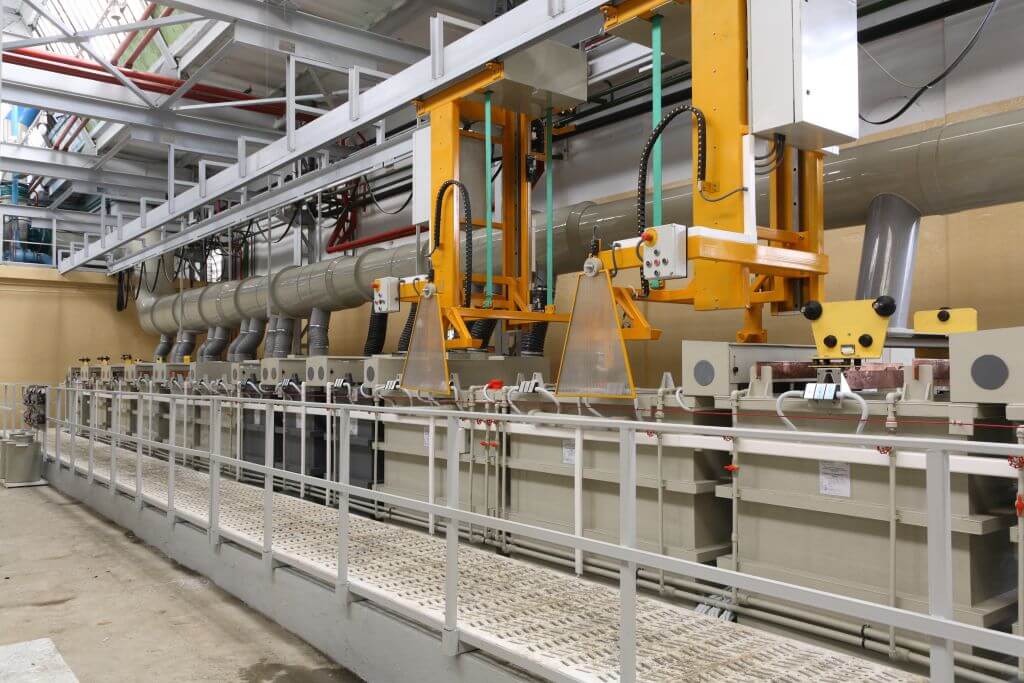

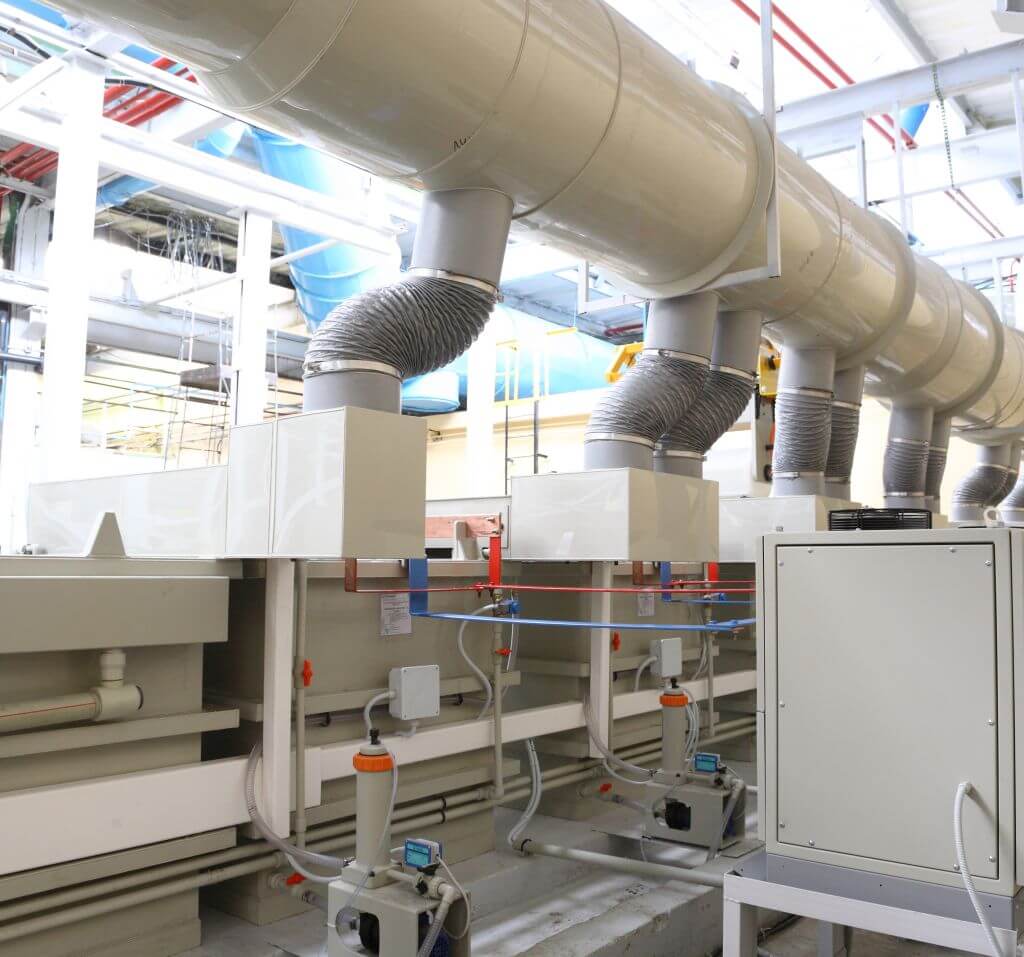

Системы вентиляции

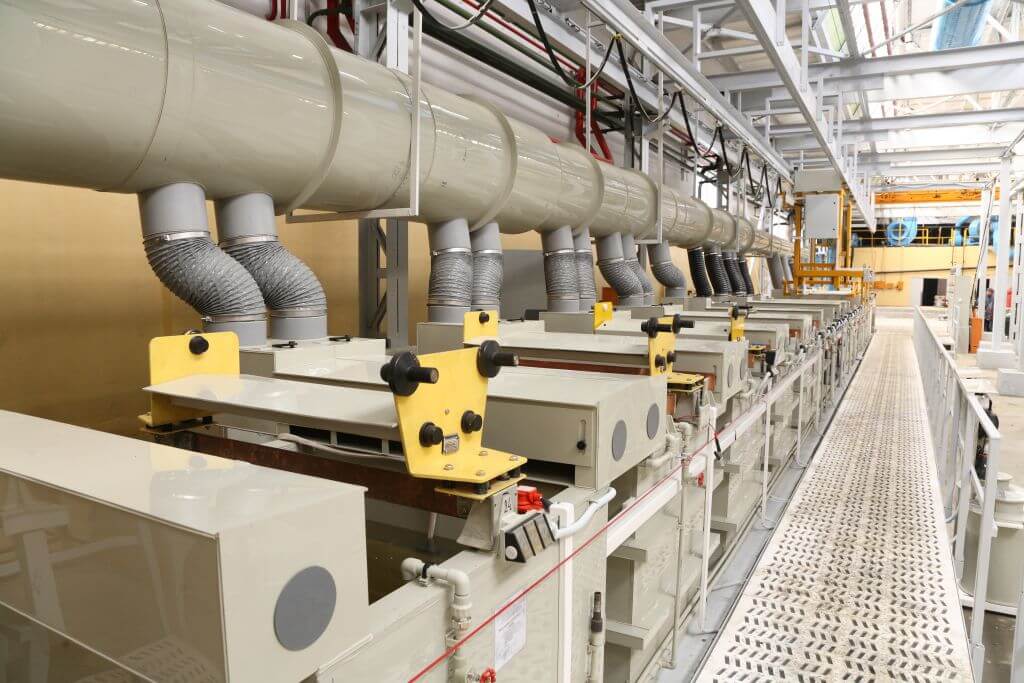

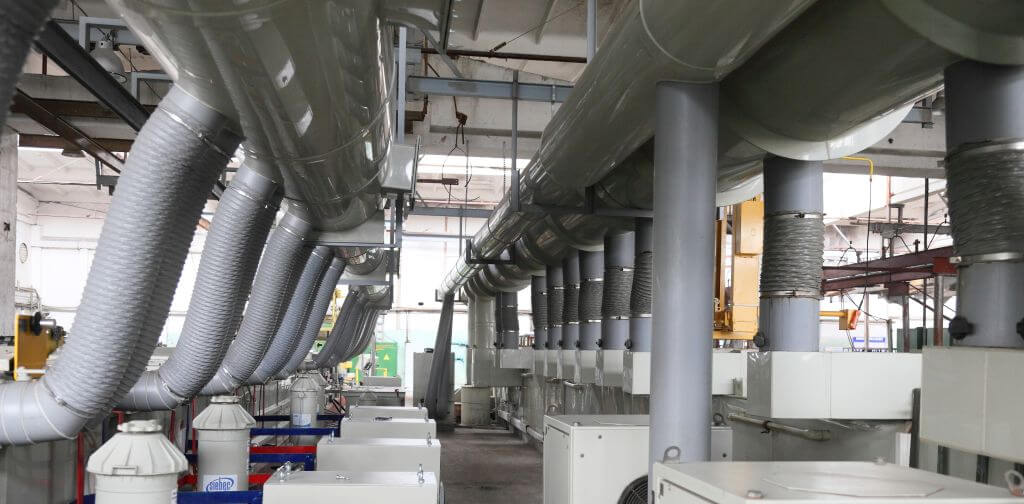

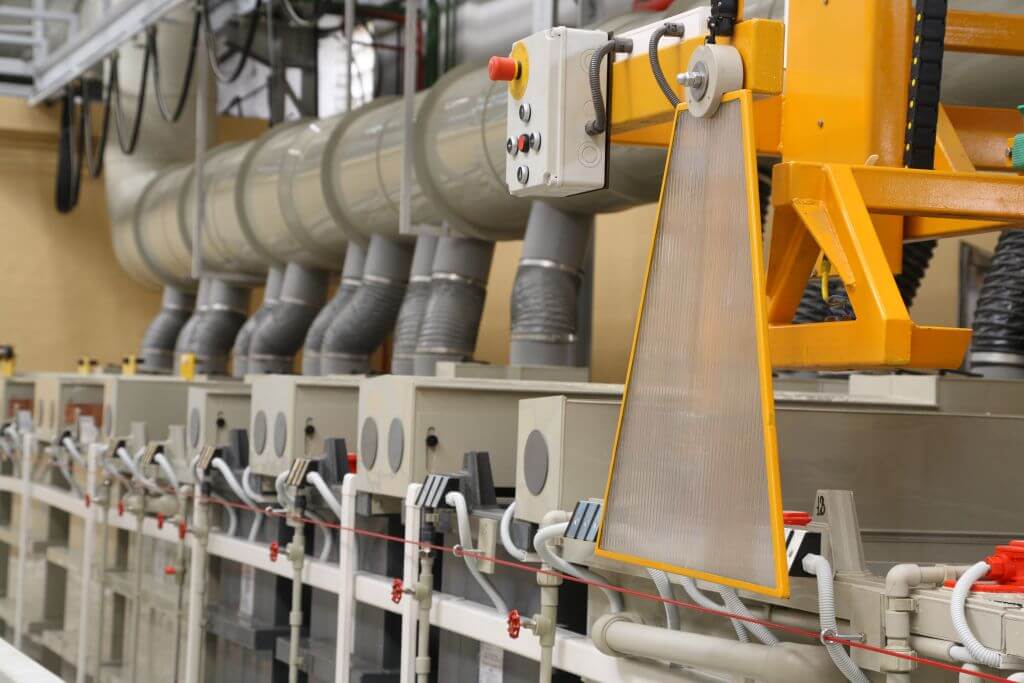

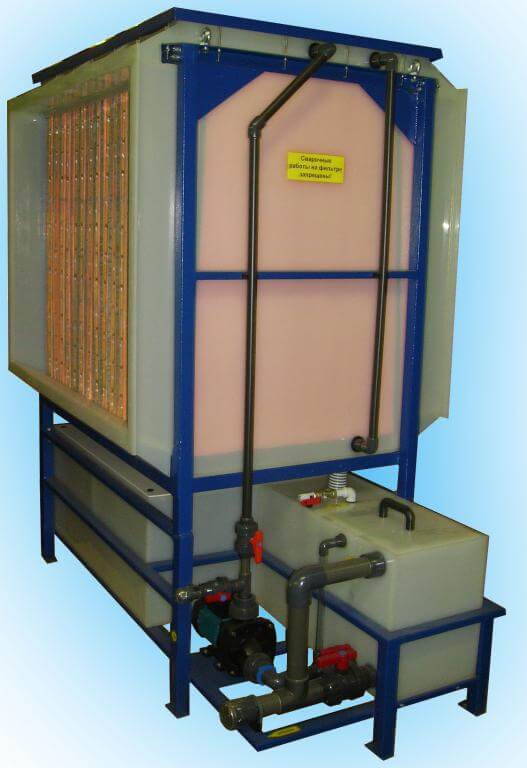

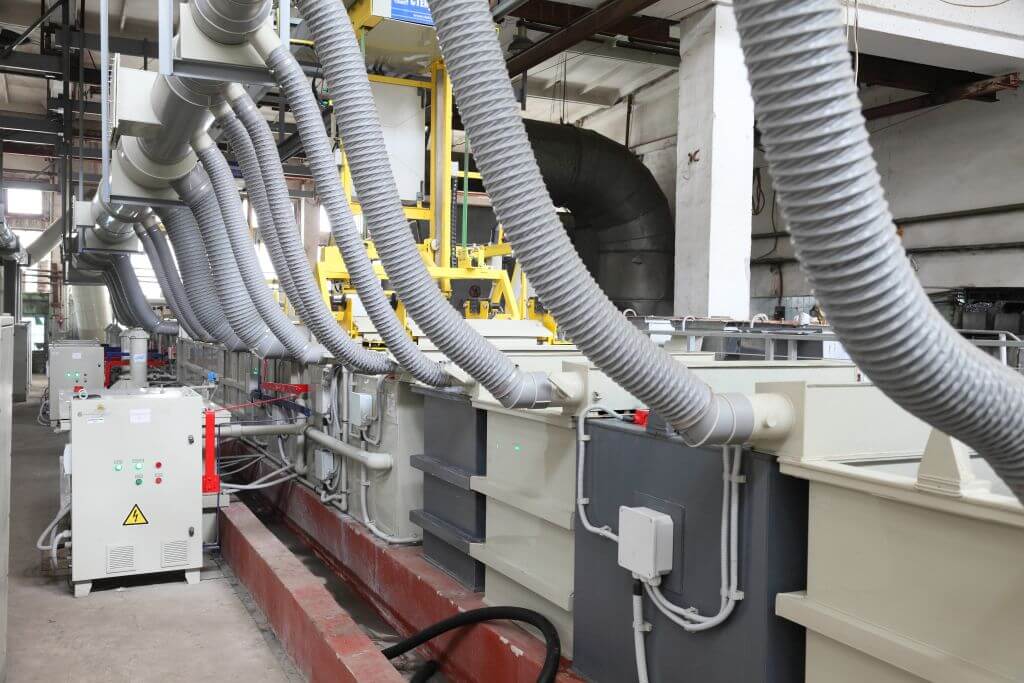

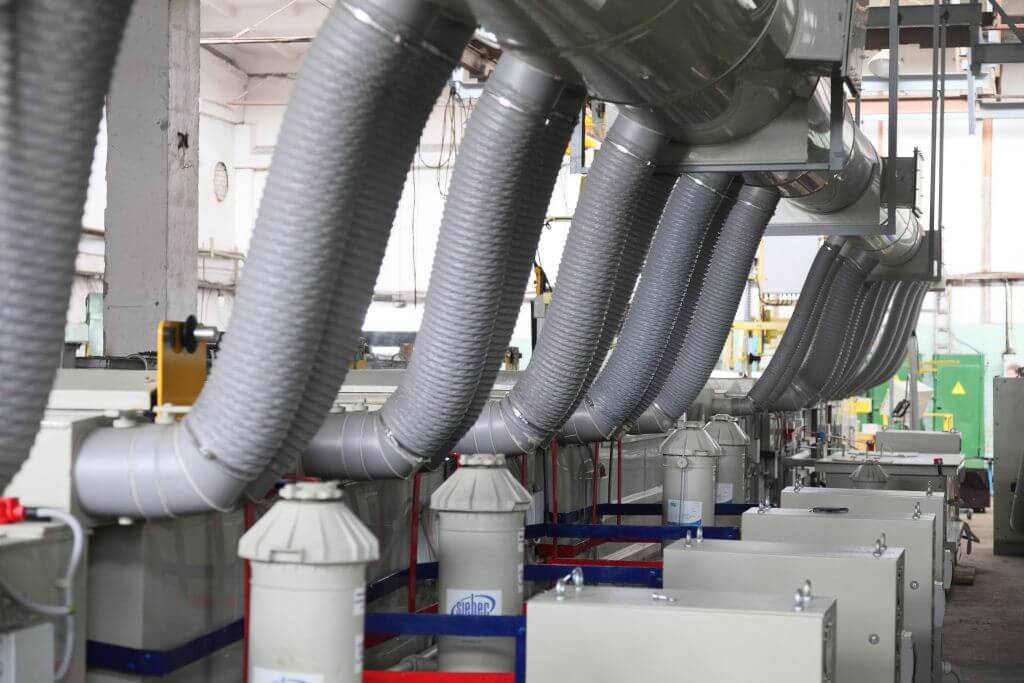

Ванны с вредными выделениями оборудованы местной вытяжной вентиляцией в виде бортовых отсосов, патрубков, магистральных воздуховодов. В патрубках бортовых отсосов имеются шиберные устройства для регулирования отсоса воздуха на каждой ванне и настройки баланса всей вентиляционной системы. Все элементы выполнены из полимерных материалов химически стойких к газам, аэрозолям, отводимым от ванн. В различных гальванических линиях, в зависимости от технологического процесса, могут выделяться аэрозоли серной, соляной кислот, хромового ангидрида; пары плавиковой, азотной кислот, цианистый и фтористый водород, аэрозоли и капли растворов со всеми содержащимися в них химикатами. Для очистки отводимого воздуха местной вентиляции от паров аэрозолей предусматривается применение систем фильтрации.

Проектируемые гальванические линии снабжаются комплектами трубопроводов для подвода холодной воды, слива промывных вод, отработанных растворов. Стоки в свою очередь принято разделять в зависимости от операций и технологии нанесения покрытий.

Системы автоматизации, силовое оборудование

Автоматизированная система управления (АСУ) осуществляет управление агрегатами гальванической линии. Аппаратура АСУ под управлением специализированных программ, разработанных ООО «Стеклопласт», обеспечит оптимальное для реализации запущенных техпроцессов функционирование всех агрегатов линии.

АСУ представляет собой трёхуровневую систему (нижний, средний и верхний уровни). Предусмотрена возможность передачи по запросу  компьютера более высокого уровня актуальных параметров составных частей линии, внутренних протоколов и другой необходимой информации для последующего анализа работы линии и контроля качества изготовления партии или серии изделий.

Предусмотрен удаленный доступ к системе через сеть Интернет.

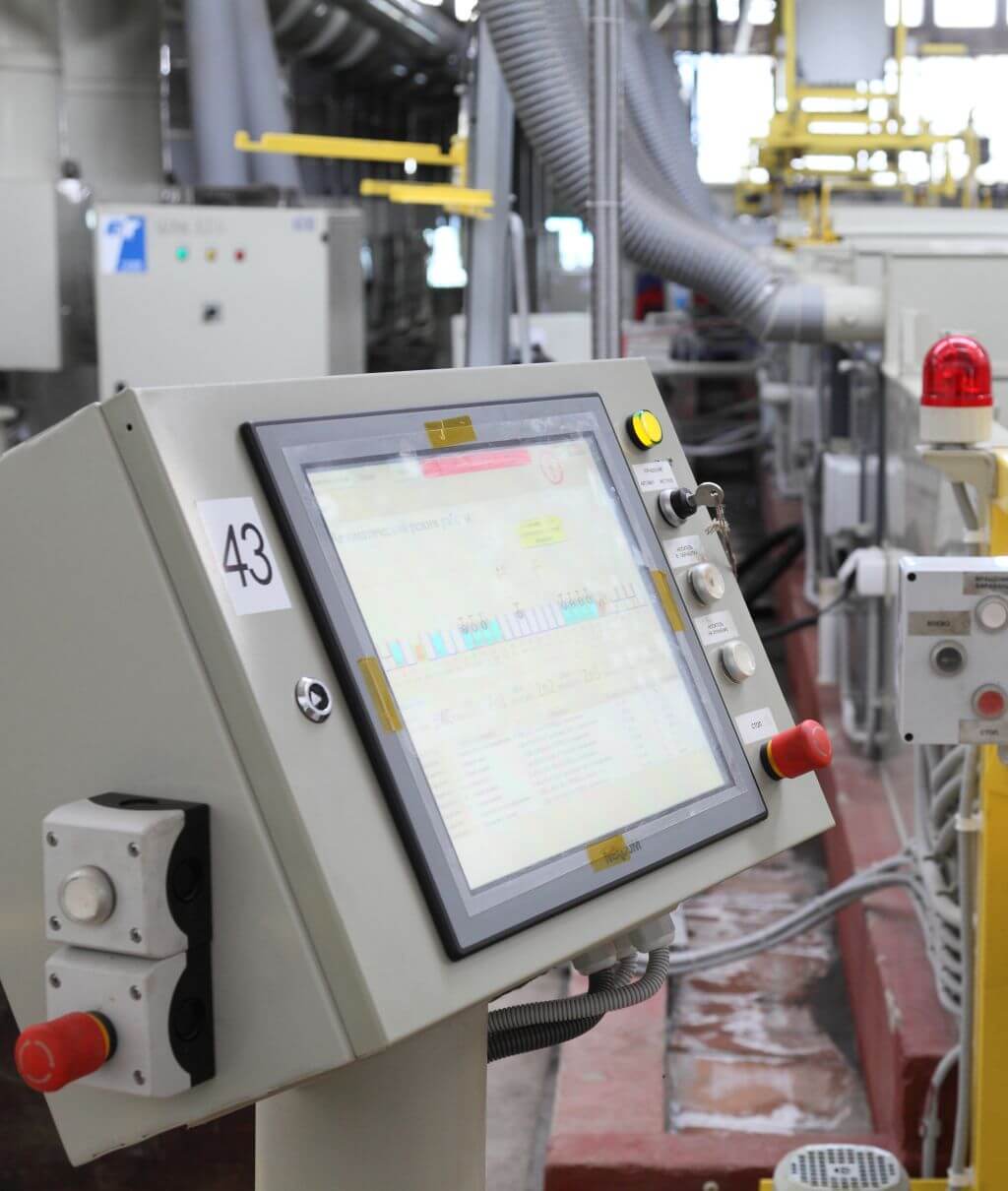

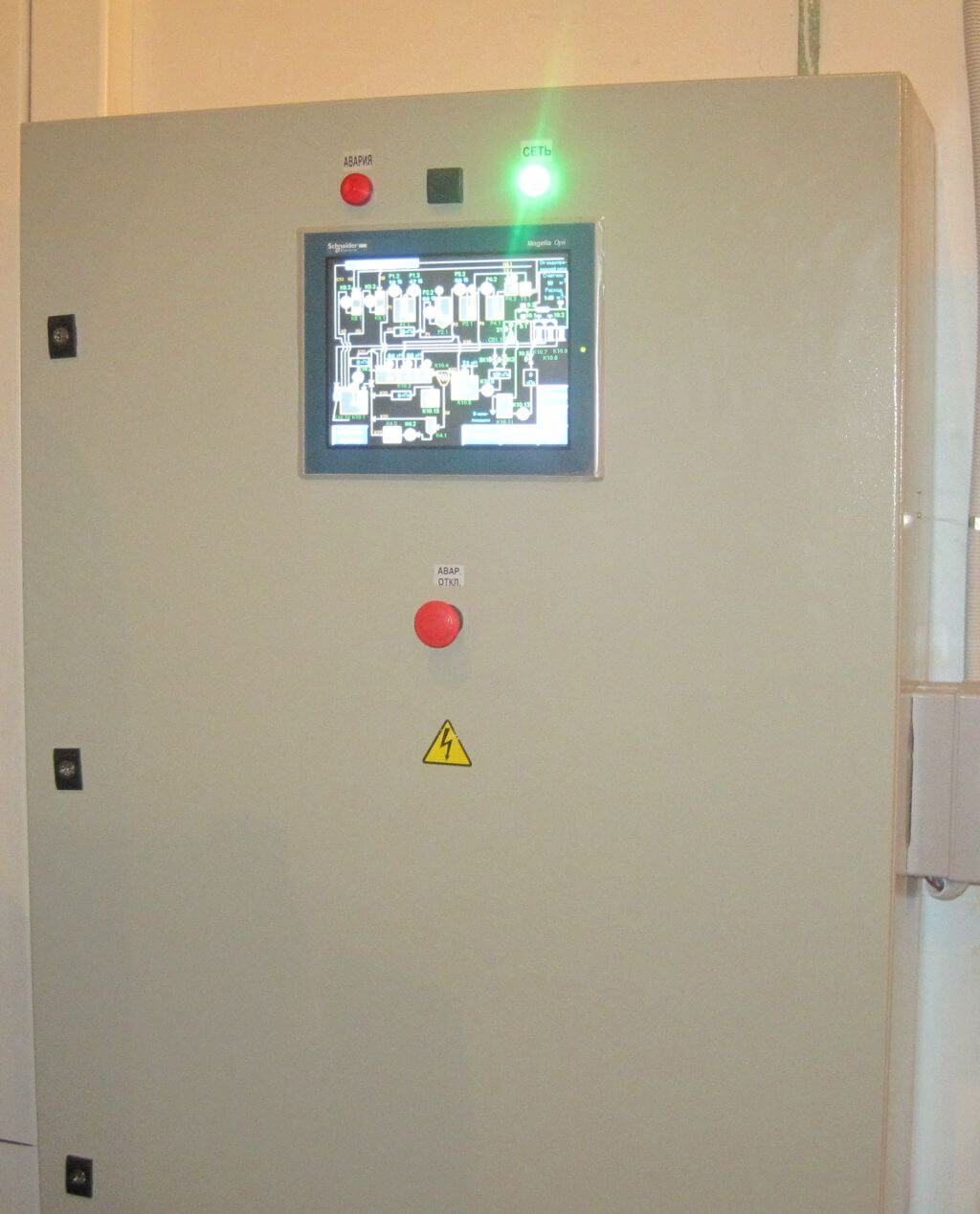

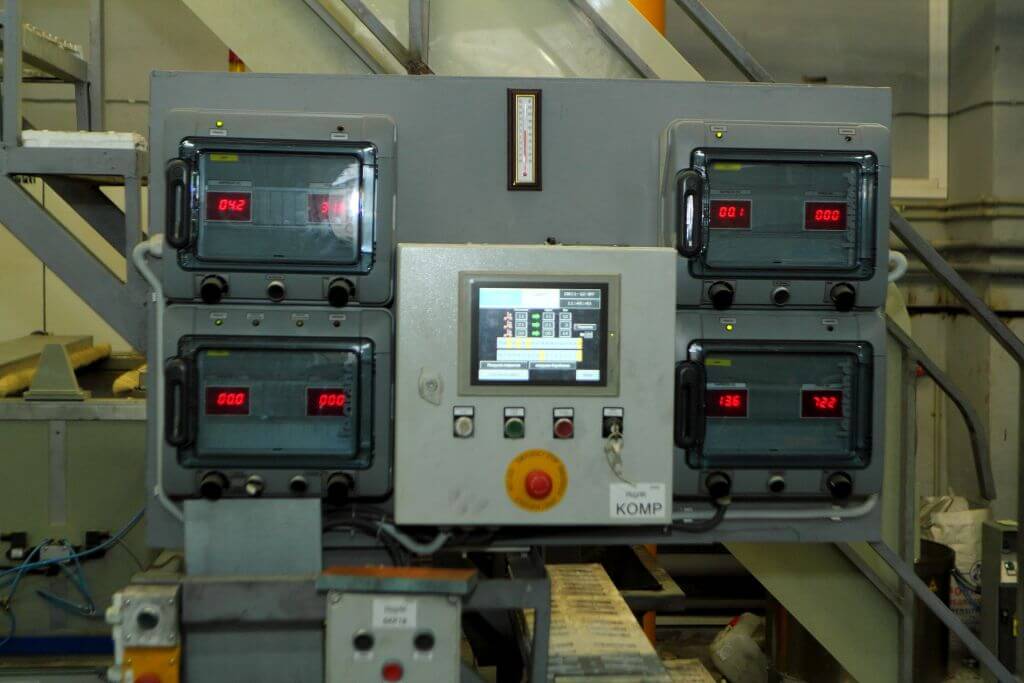

Верхний уровень АСУ включает в себя пульт управления, выполненный на базе панельного компьютера с сенсорным экраном. Кроме компьютера в состав пульта входят необходимые органы управления и индикации. Пульт управления установлен на гальваническом участке вблизи позиции загрузки.

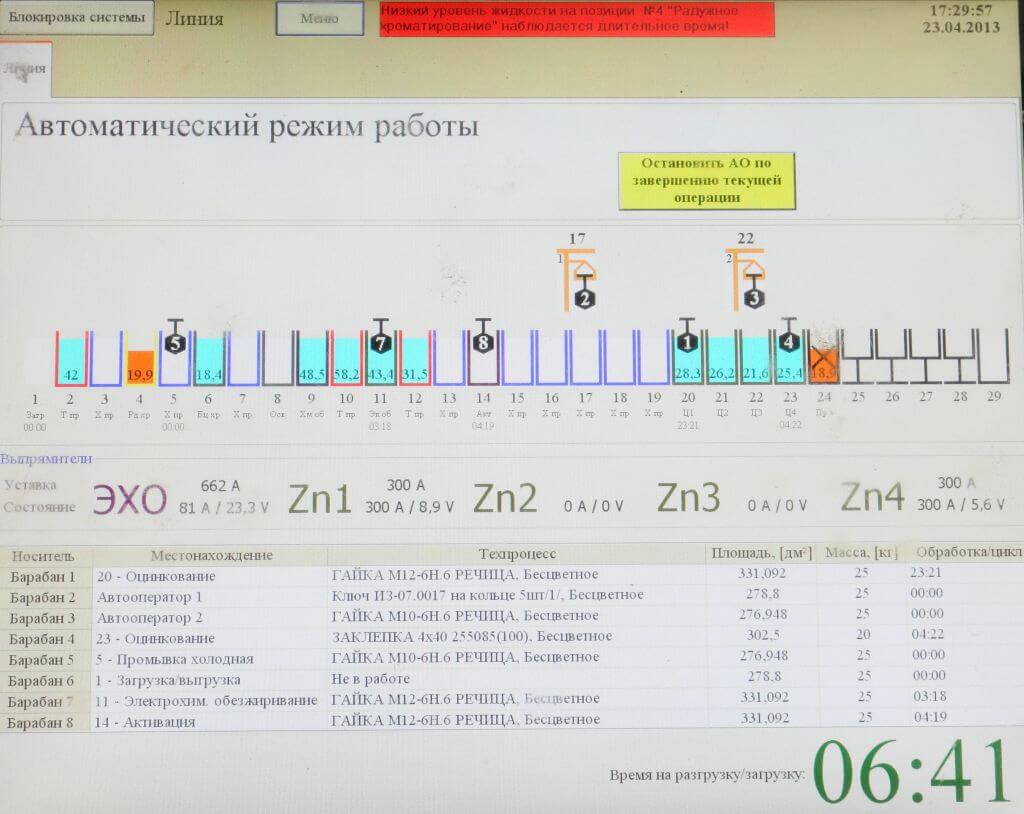

На сенсорном экране компьютера пульта управления изображена мнемосхема позиций линии, автооператоров и носителей. В этом же окне отображены параметры и характеристики реализуемых техпроцессов. Управление агрегатами линии, ввод параметров технологических программ, просмотр внутренних протоколов и другие действии по управлению линией осуществляются с помощью интуитивно понятного многоуровневого меню на русском языке.

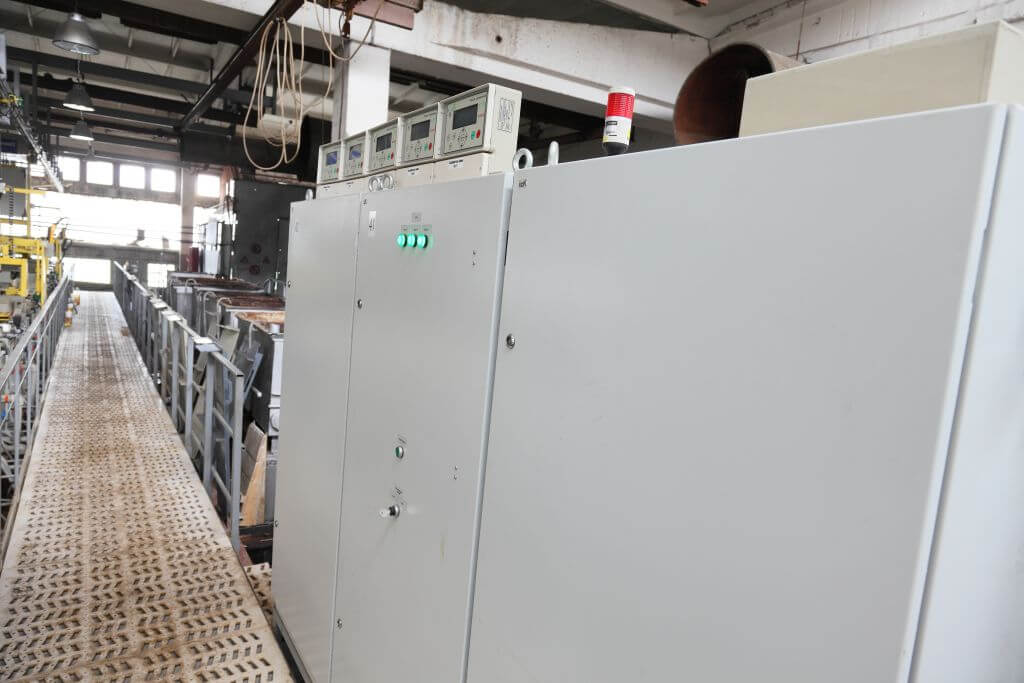

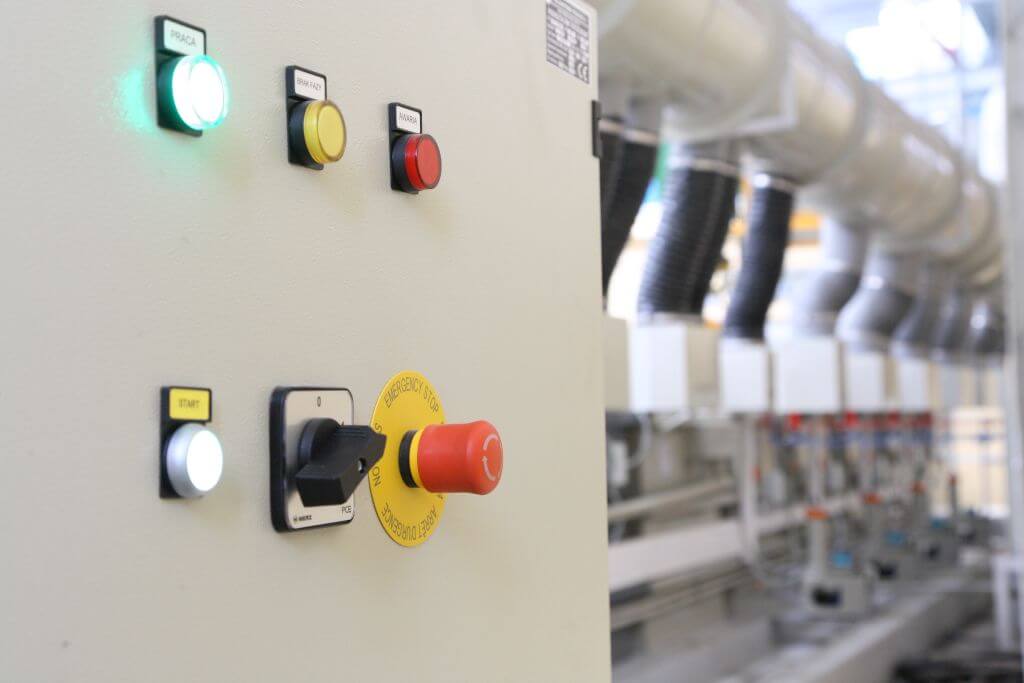

Электрооборудование линии подключено к электропитанию при помощи силового шкафа с системой управления.

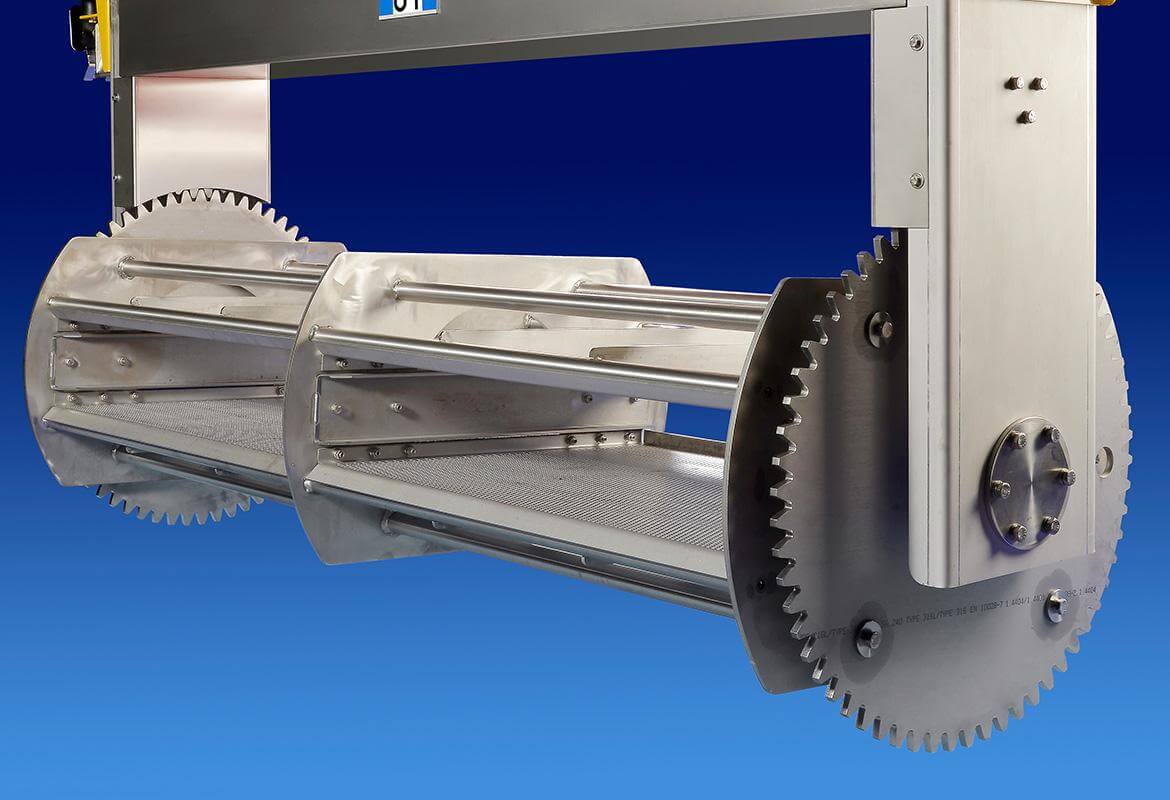

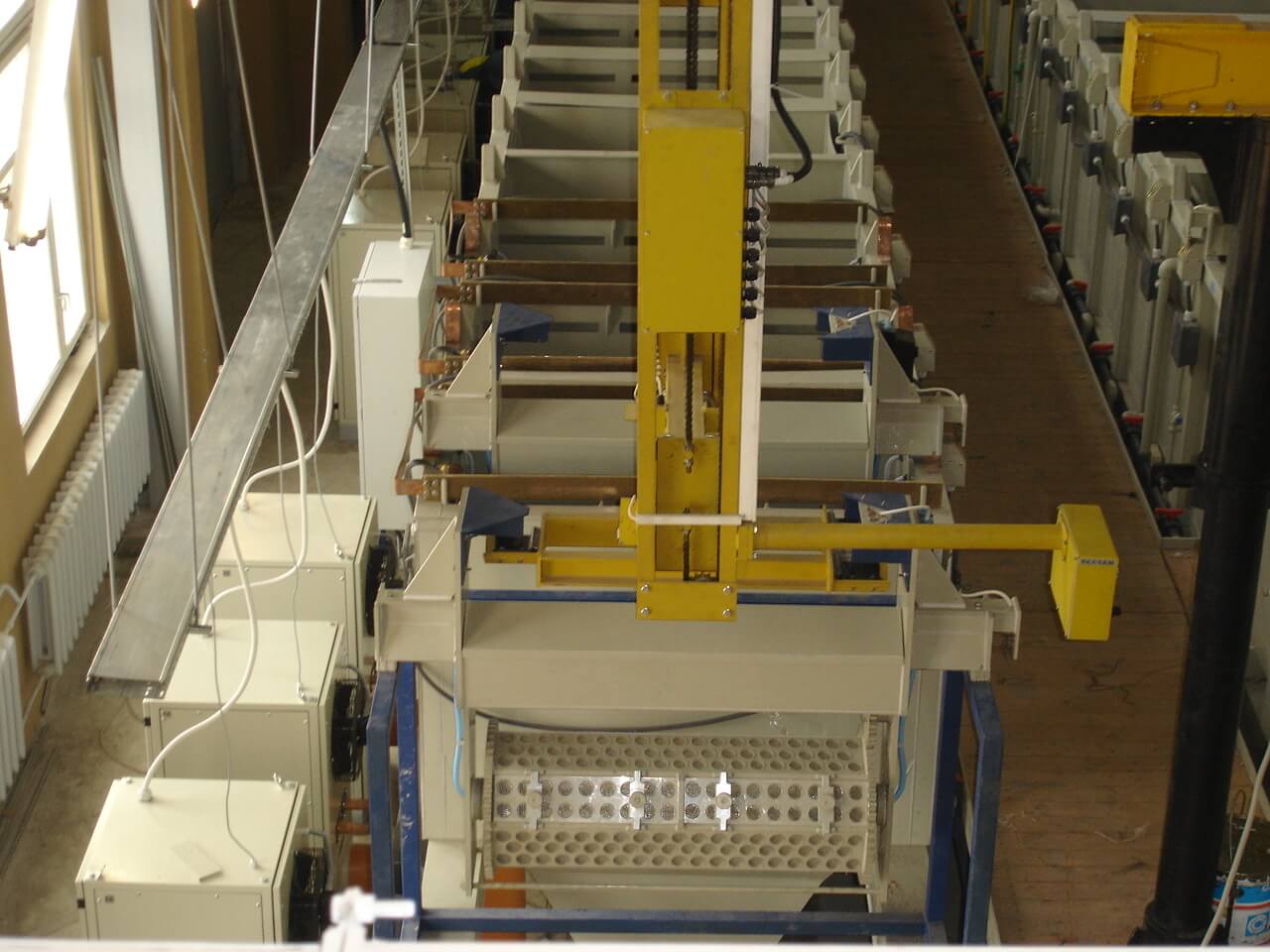

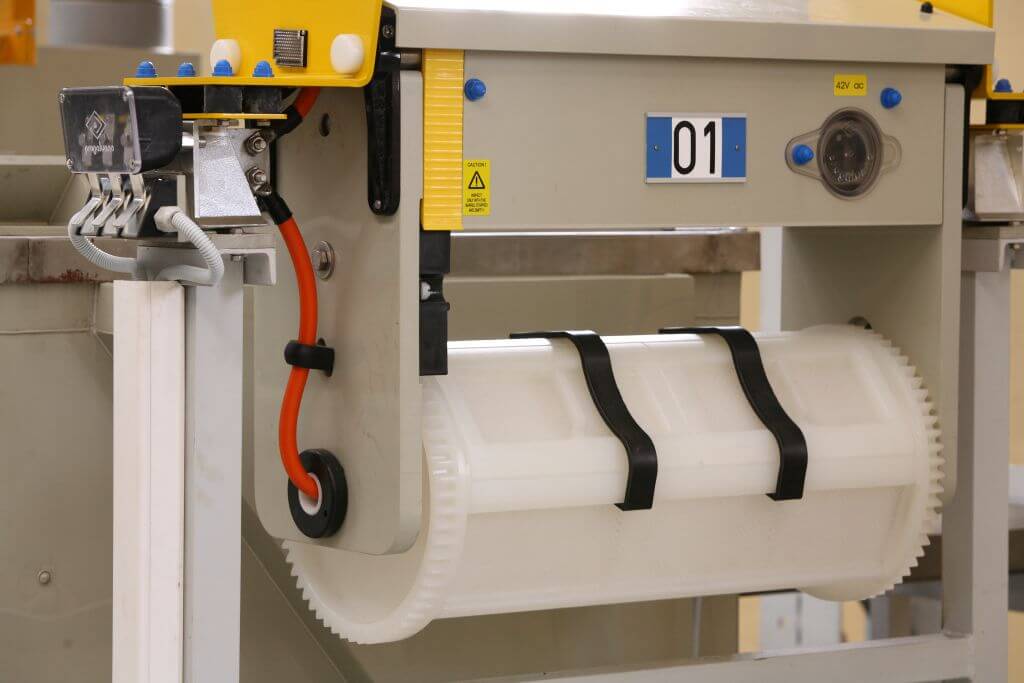

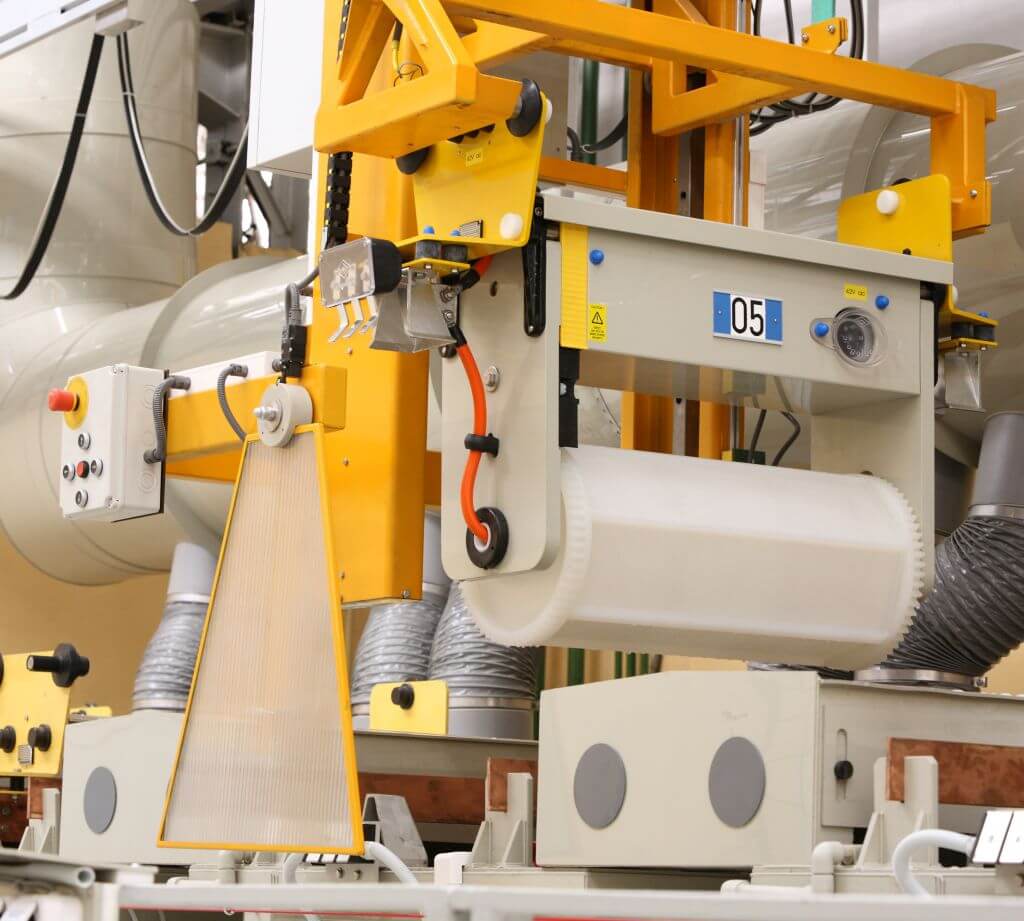

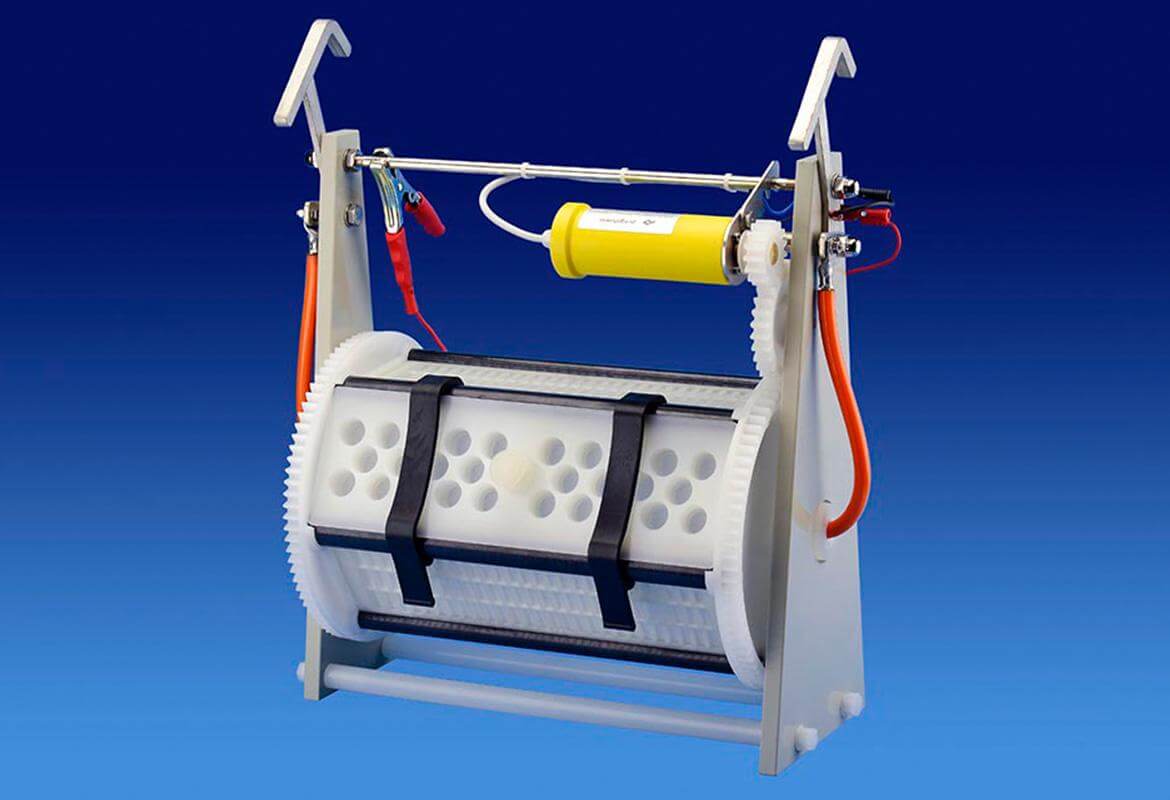

Гальванические барабаны

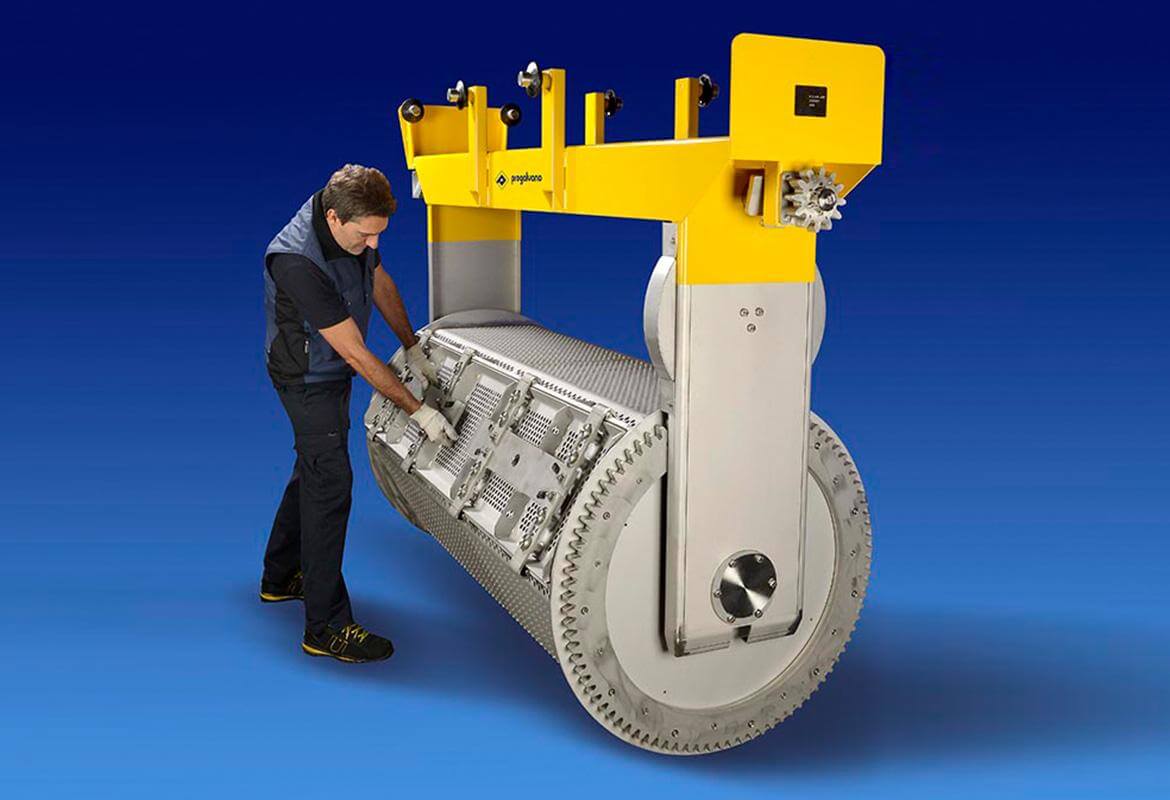

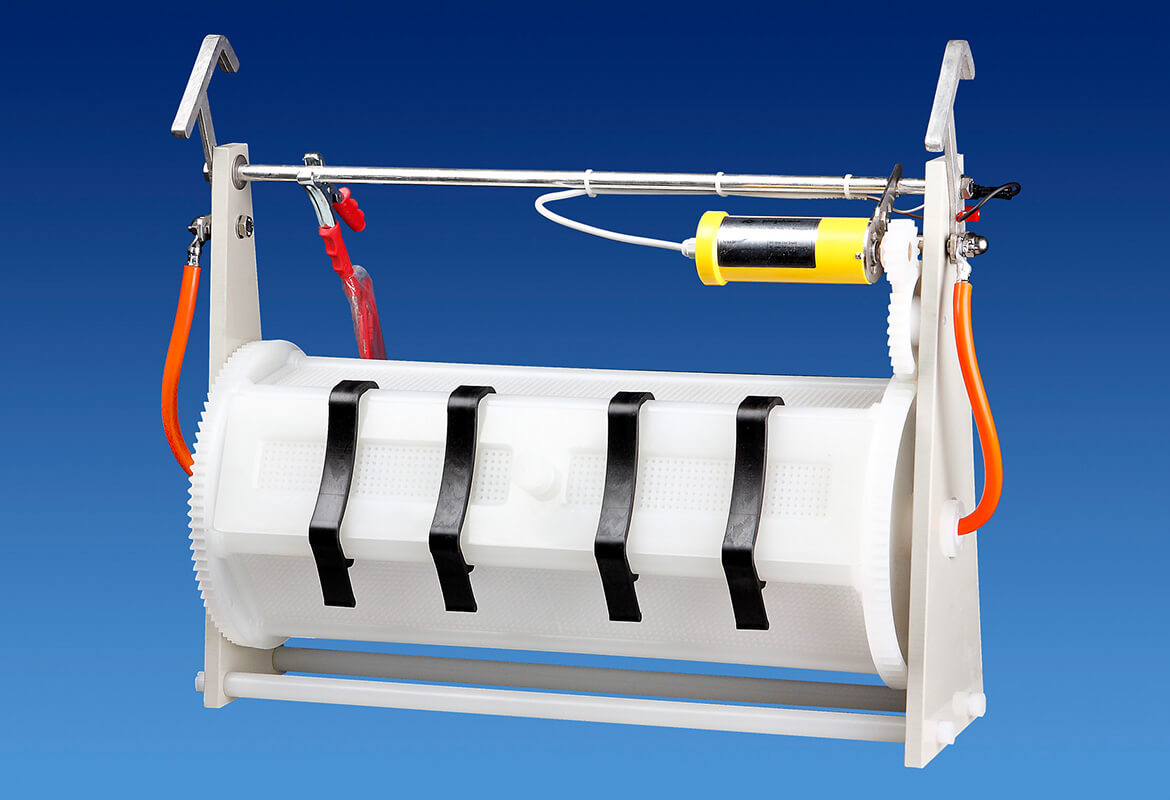

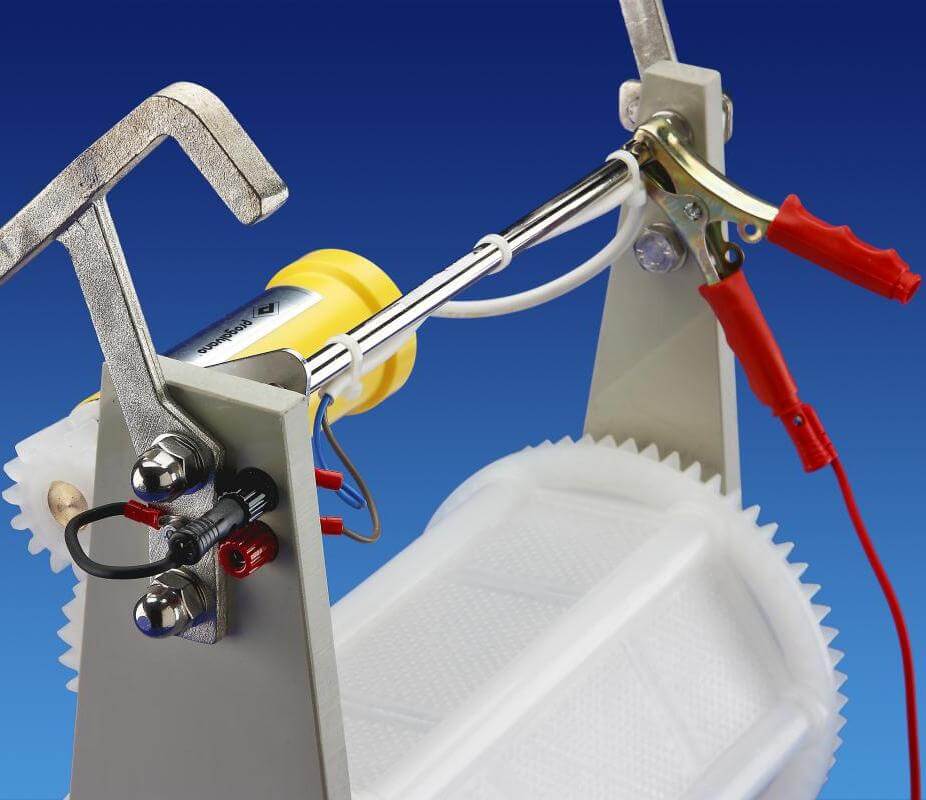

Мы оснащаем наши линии гальваническими барабанами компании Progalvano, Италия. Гальванические барабаны предназначены для химической, электрохимической обработки мелких насыпных деталей в гальванических ваннах. Барабаны изготавливаются из химически стойких полимерных материалов. Цилиндры из полипропилена устойчивы, рассчитаны на длительный срок службы и выдерживают трение деталей, вращение цилиндра барабана производится мотор-редуктором, питающимся переменным током напряжением 24В.

Цилиндры гальванических барабанов могут быть изготовлены не только из пластиков, но также и из нержавеющей стали. Для различных деталей и технологических процессов гальванические барабаны подбираются индивидуально. Мы можем предоставить данное оборудование с единовременной загрузкой от 1,5 кг.

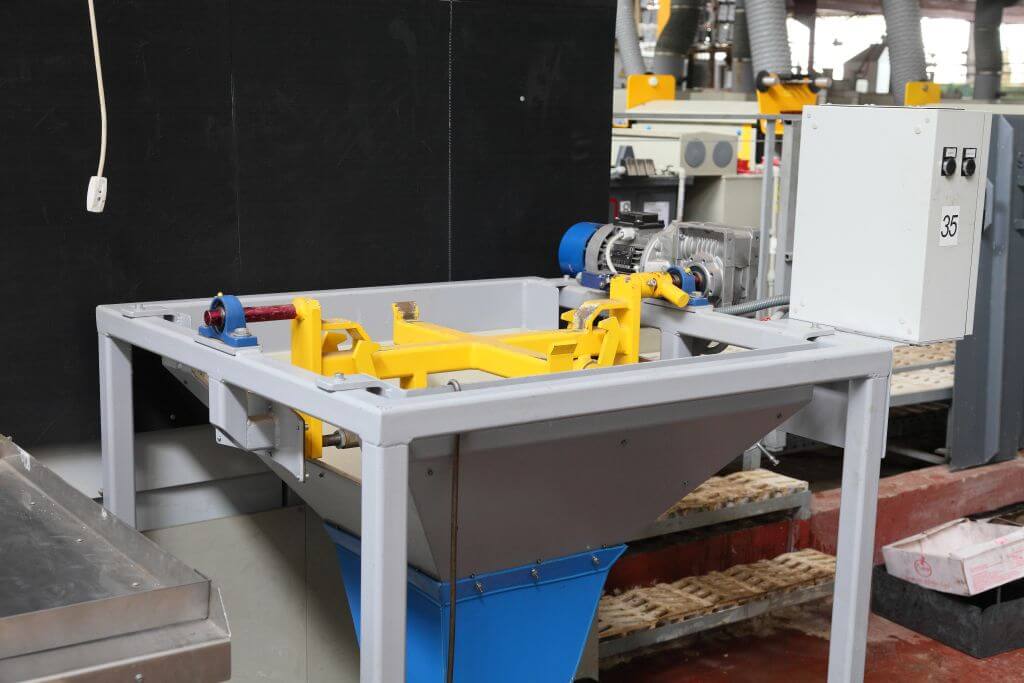

Центрифуги, сушилки

Финишной операцией нанесения гальванопокрытий является сушка деталей горячим воздухом. ООО «Стеклопласт» занимается проектированием сушильного оборудования индивидуально под линию заказчика.

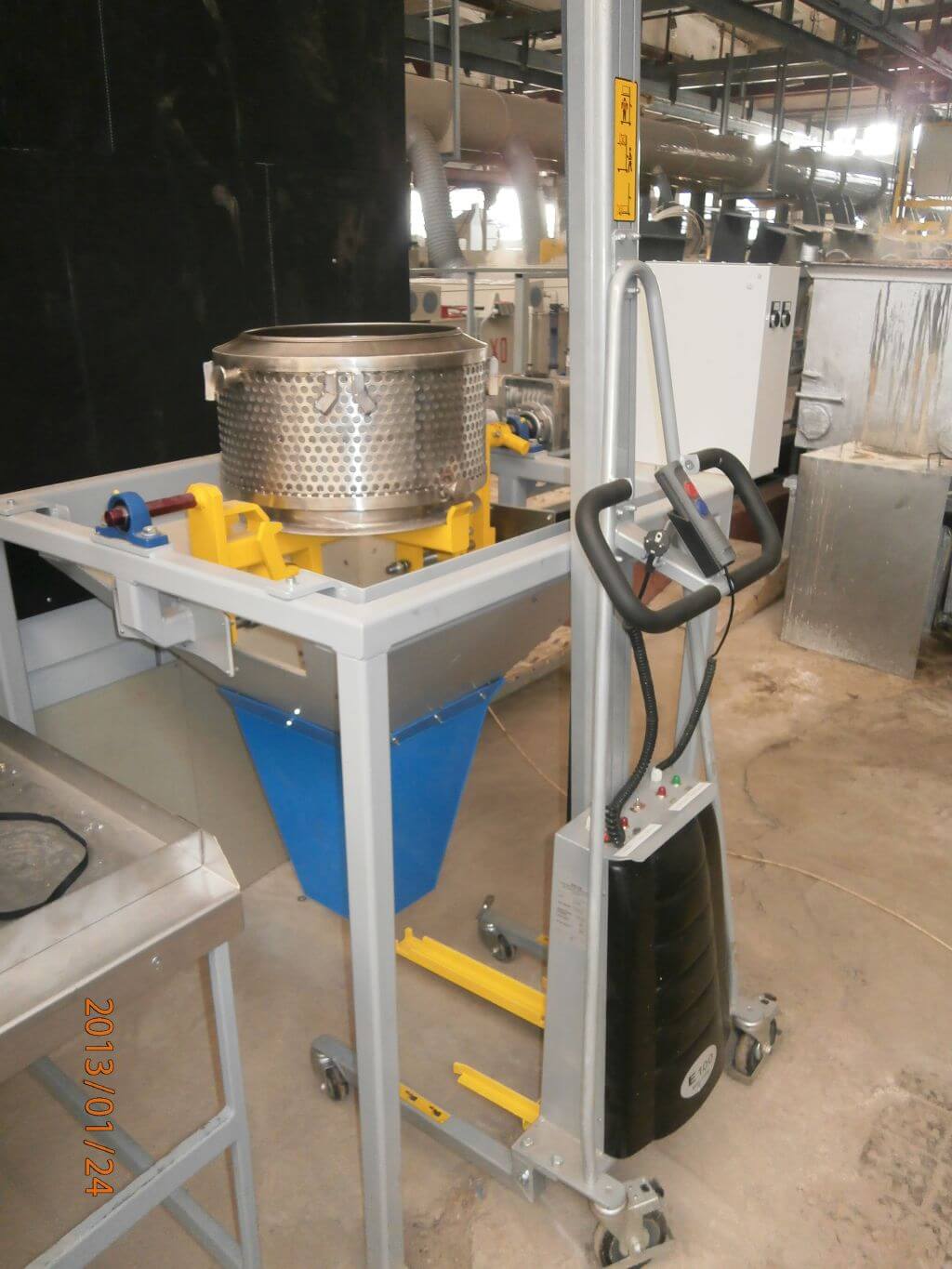

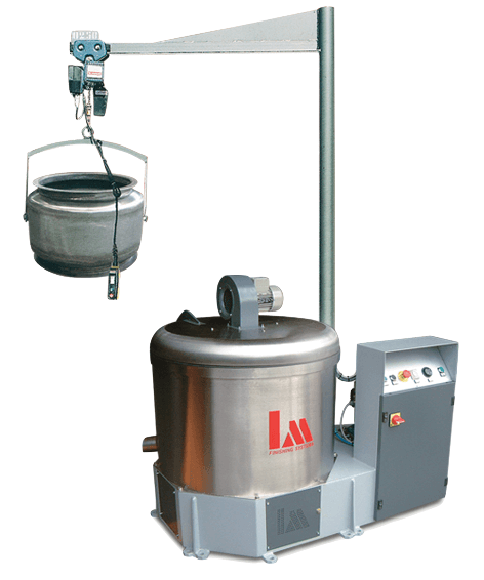

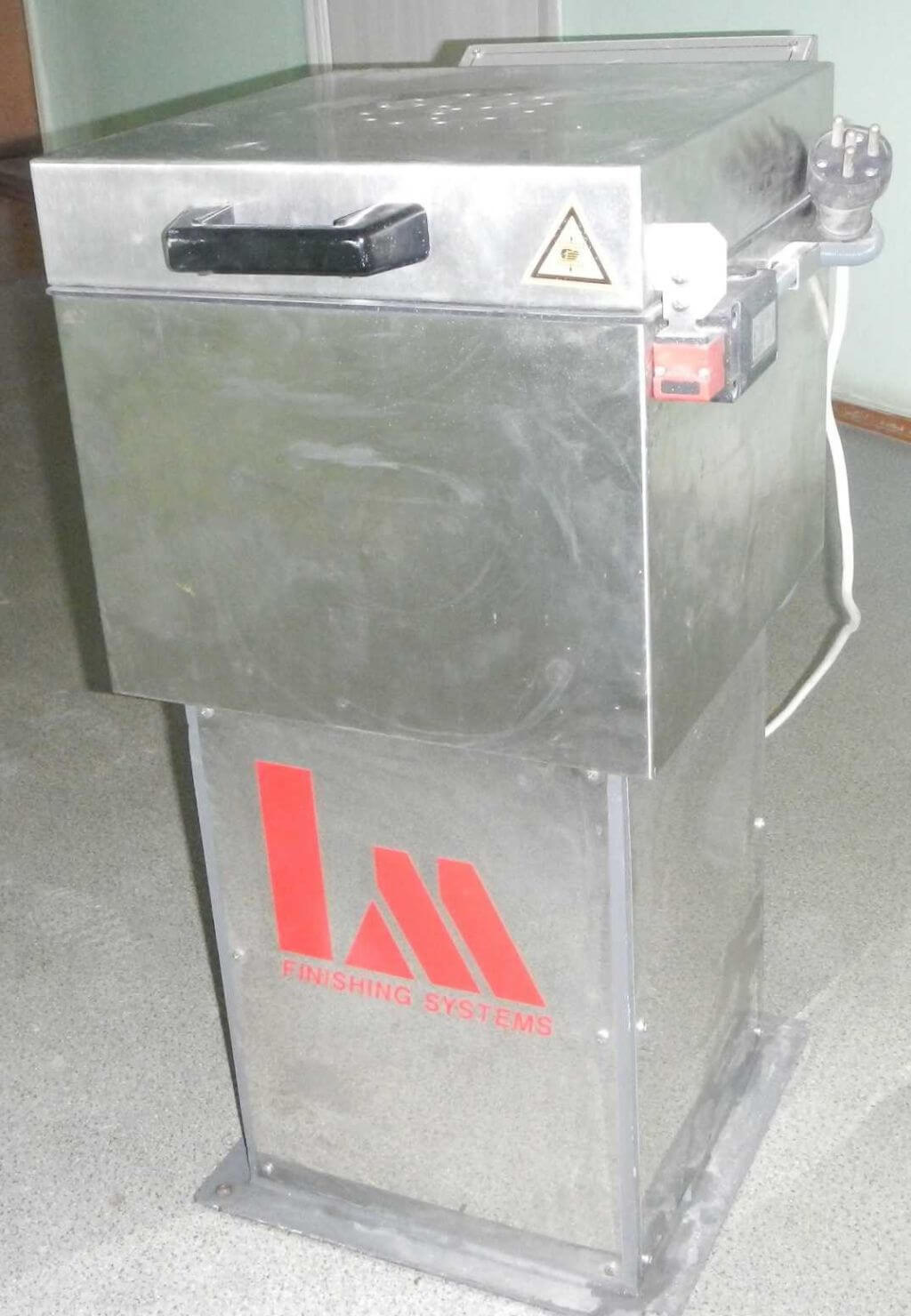

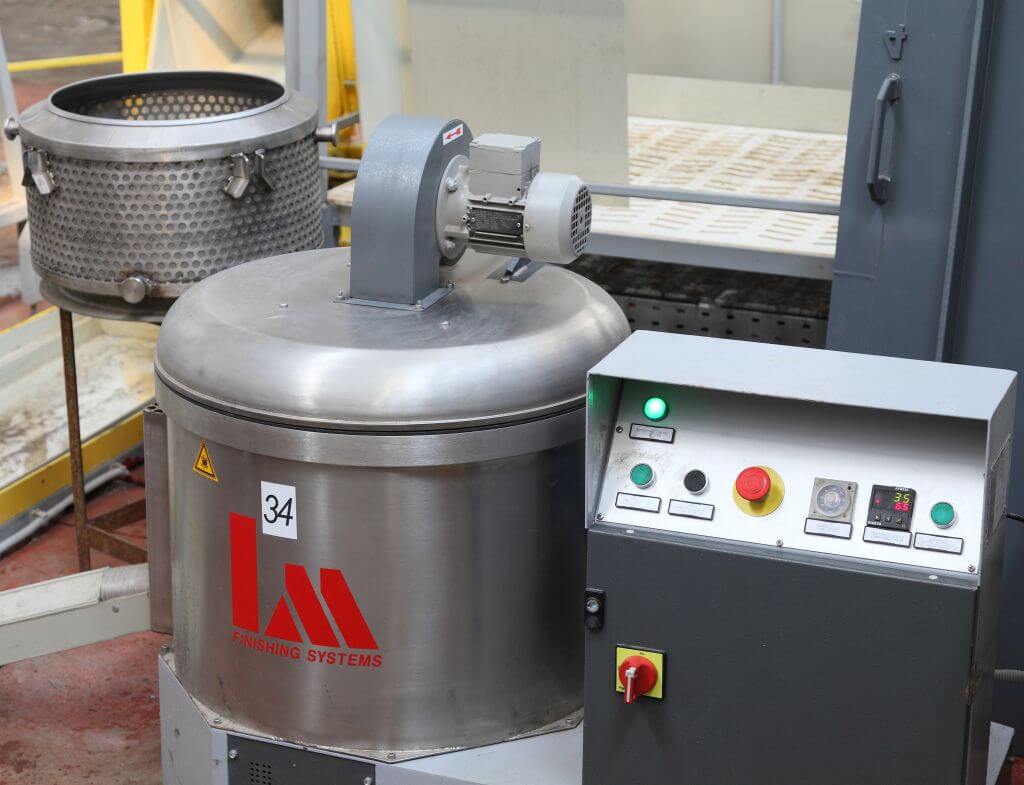

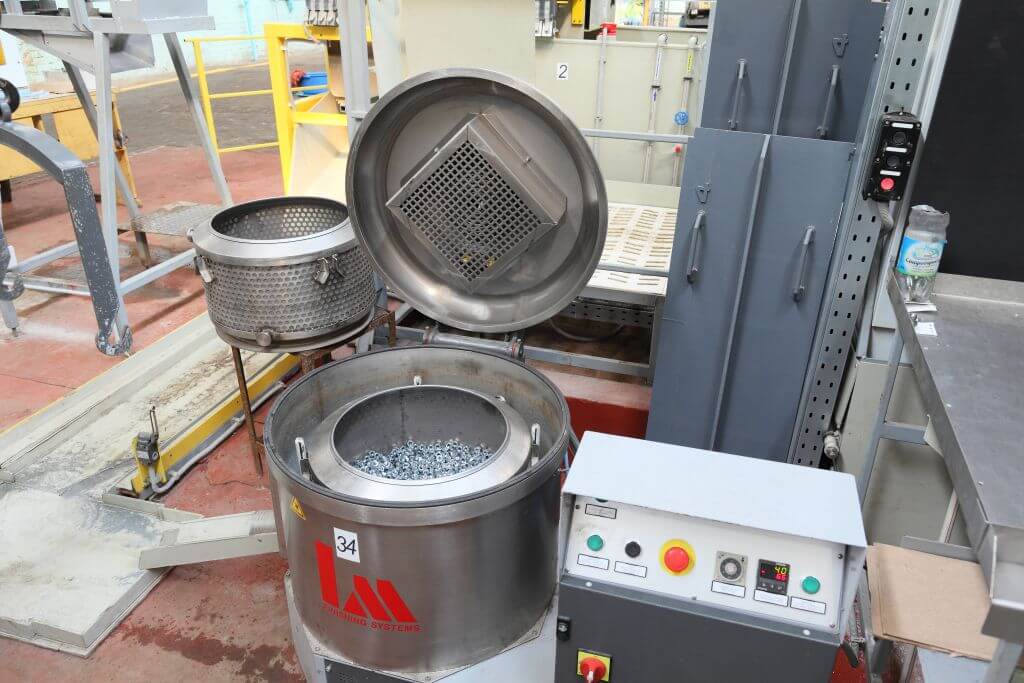

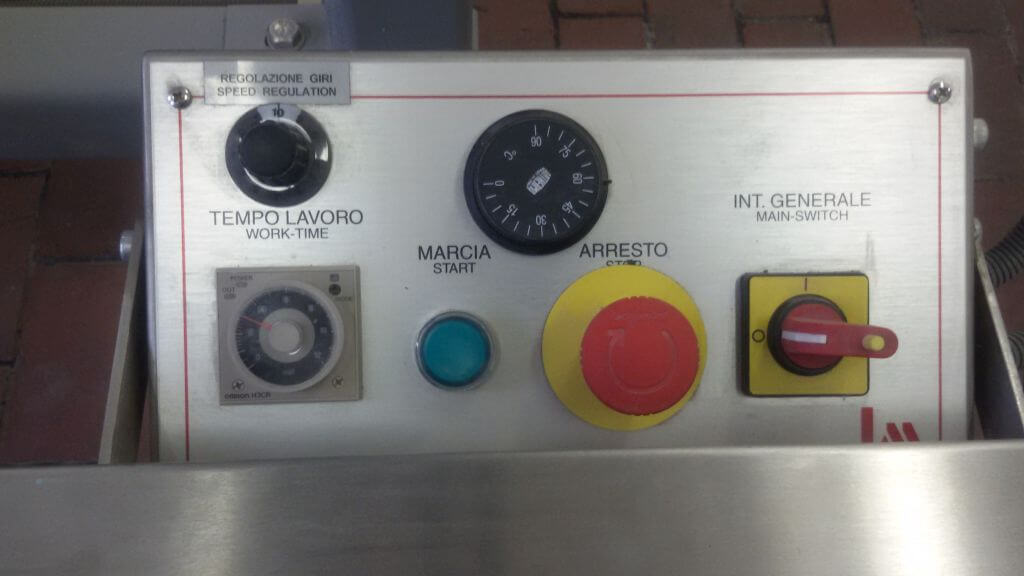

Для сушки мелких деталей предлагается центрифуги производства LM Finishing, Италия .

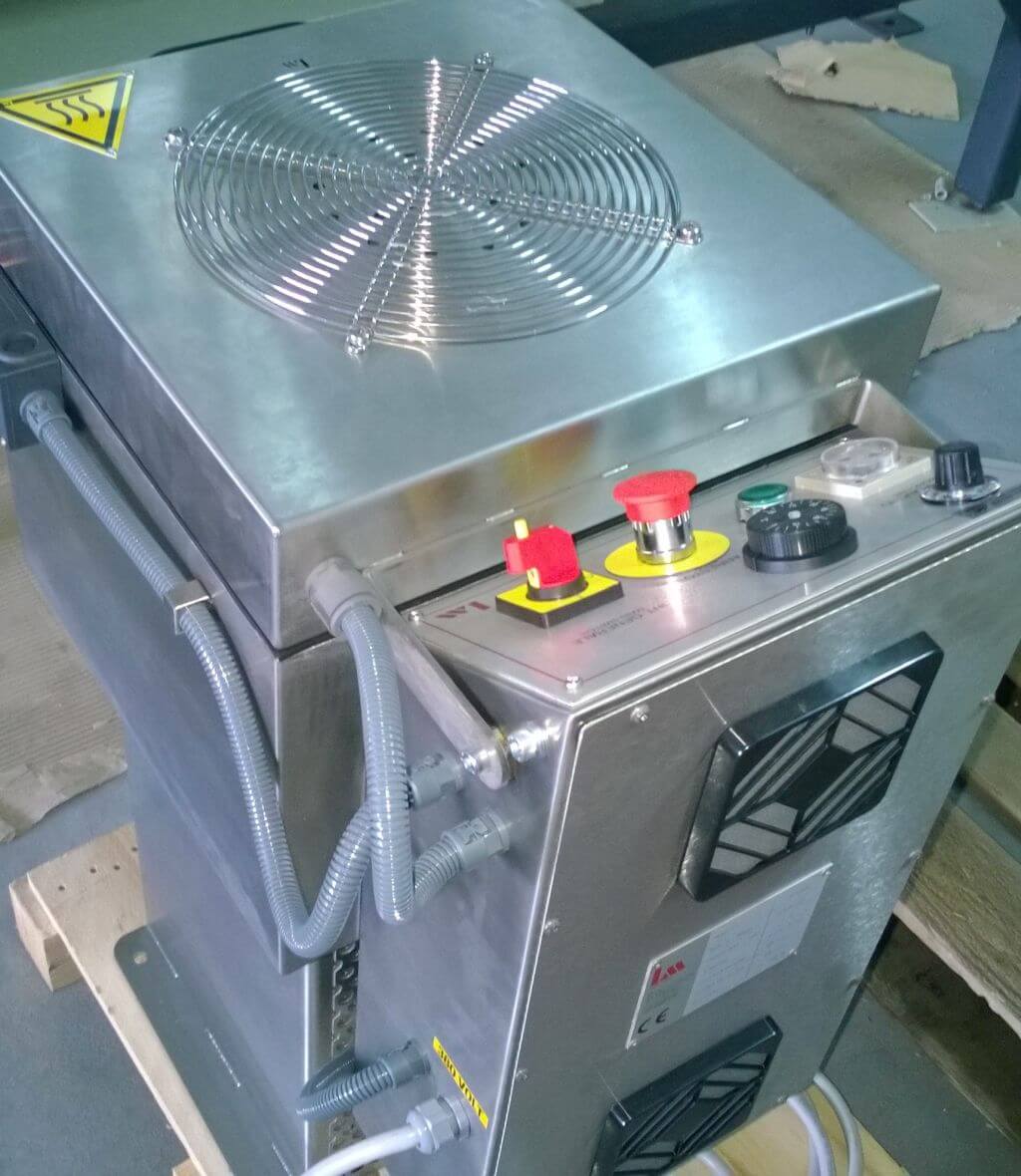

Для сушки крупных деталей  применяются ванны сушки. Габариты сушильных ванн соответствуют габаритам остальных ванн линии, что позволяет использовать их в автооператорных гальванических линиях. В сушильной ванне установлен электрокалорифер, вентилятор. Если вентилятор не создал необходимого давления воздуха в воздуховоде, датчик давления заблокирует включение электрокалорифера, предотвратив тем самым его выход из строя.

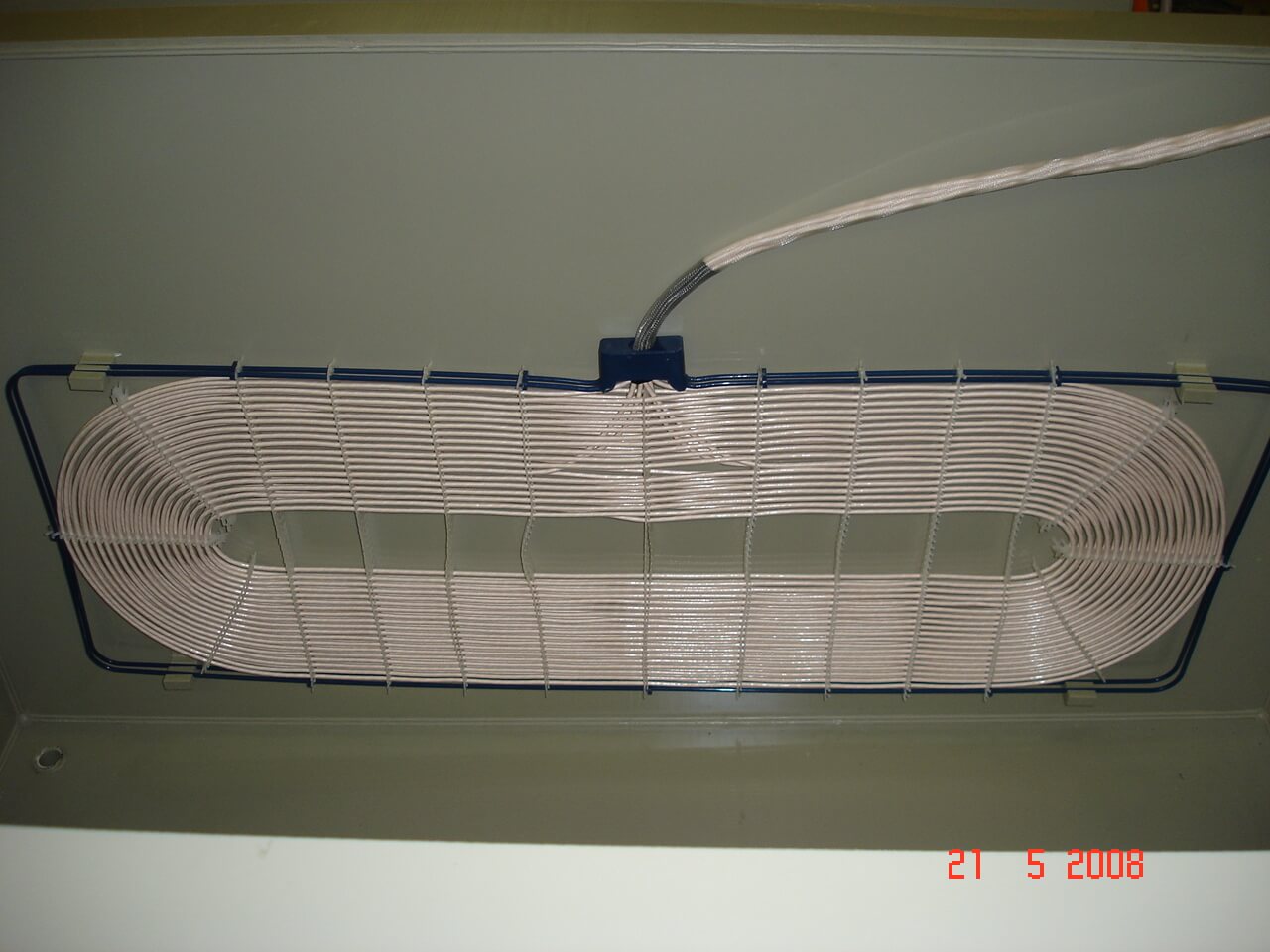

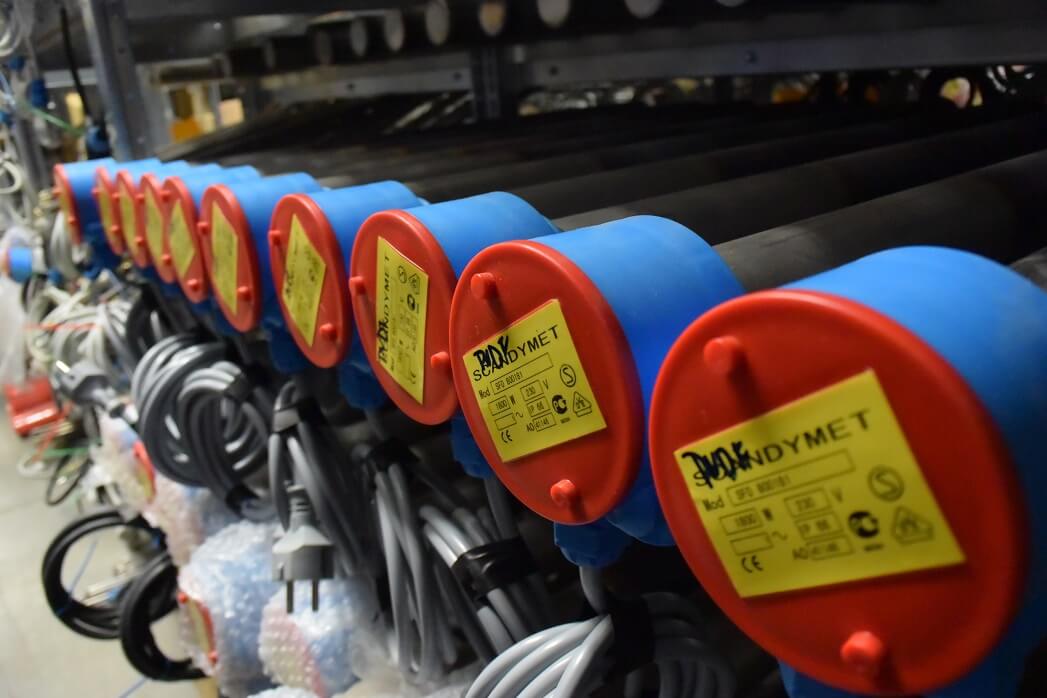

Электронагреватели, теплообменники, датчики

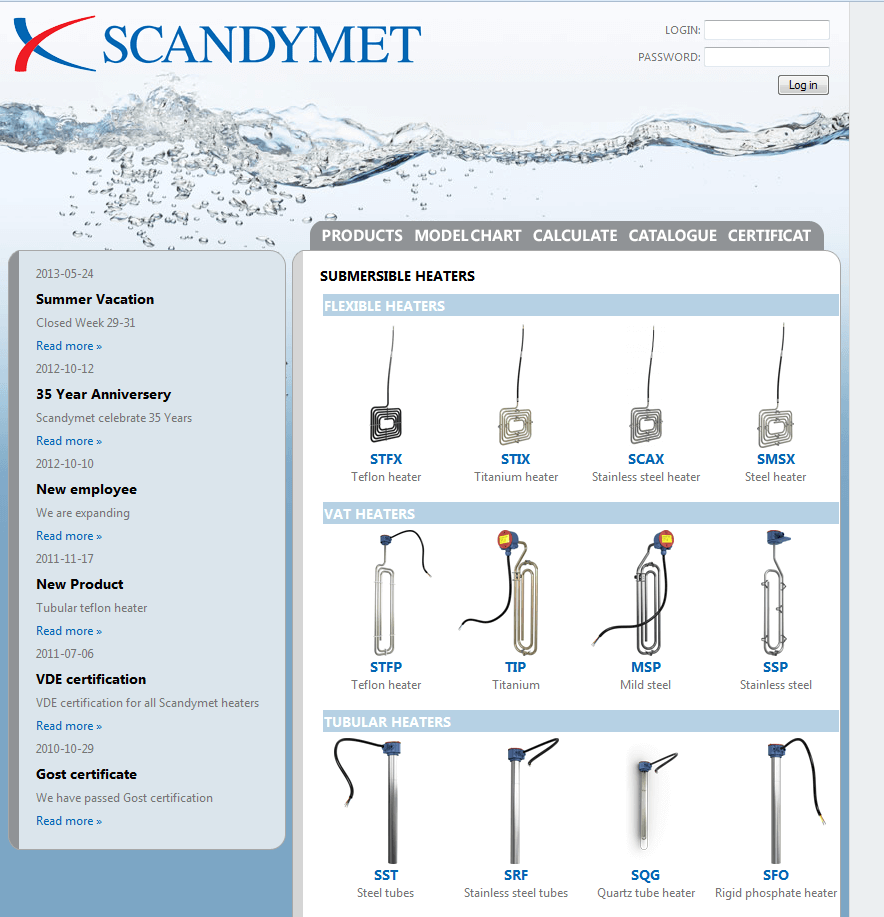

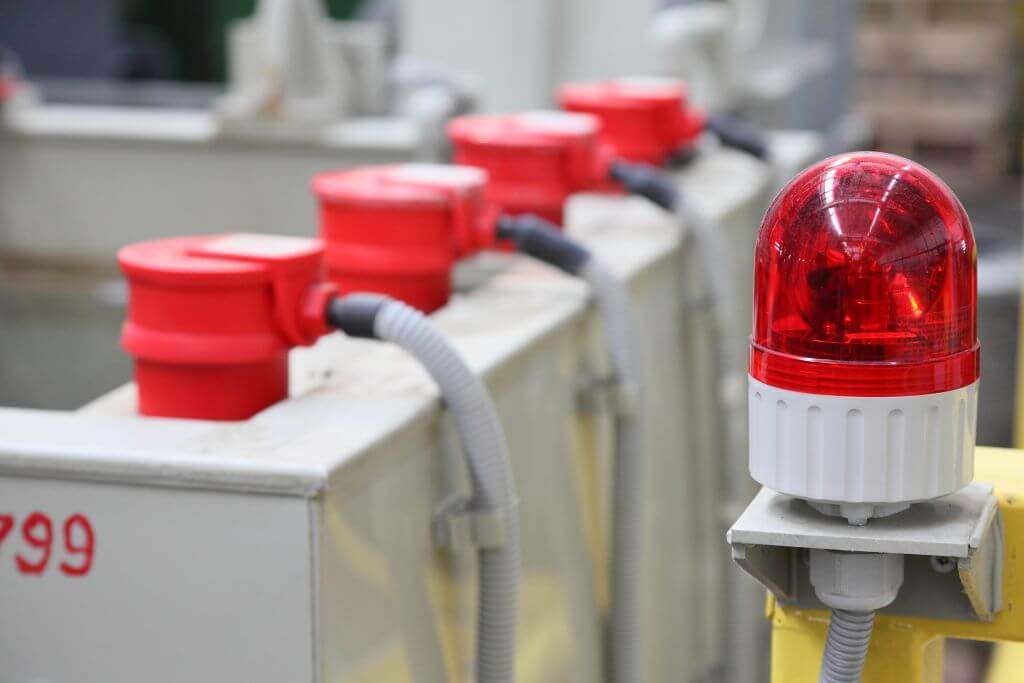

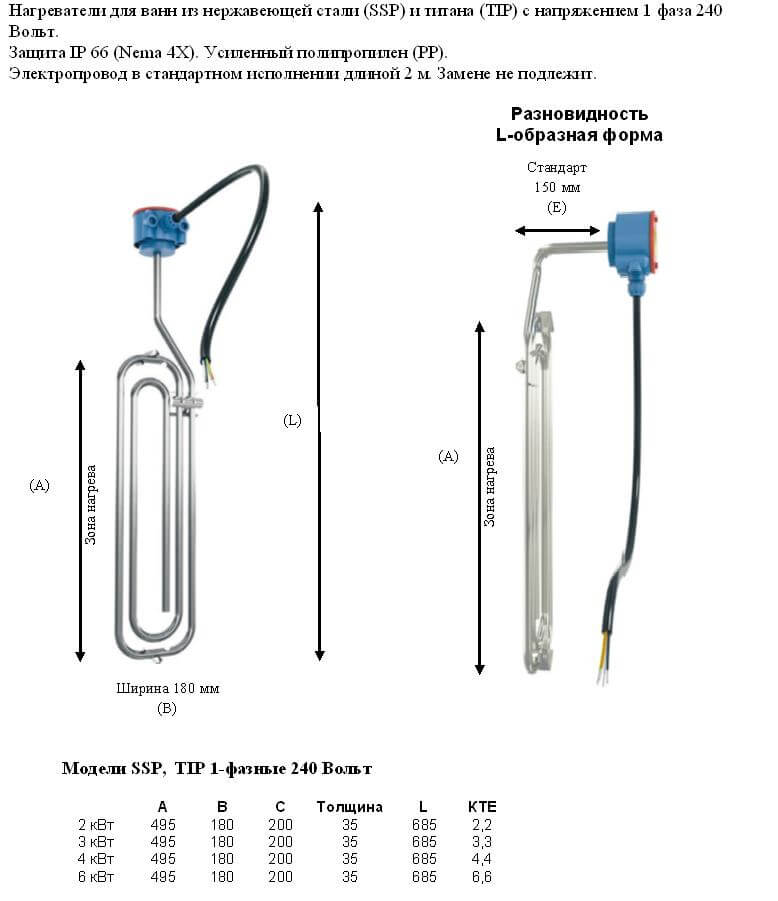

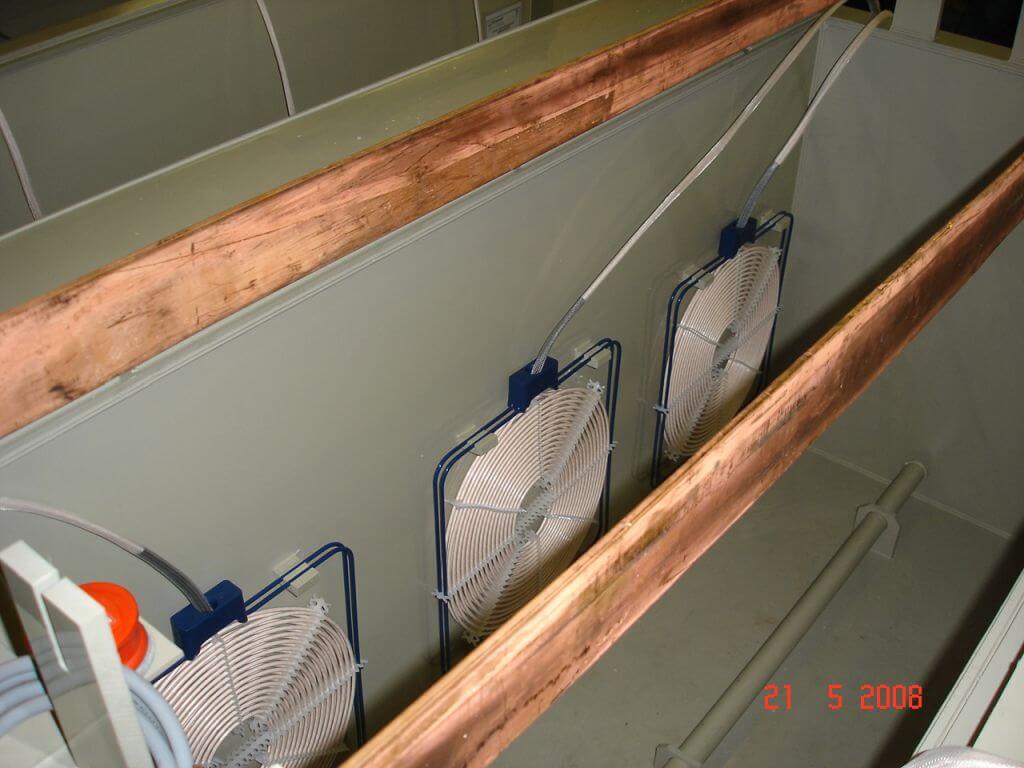

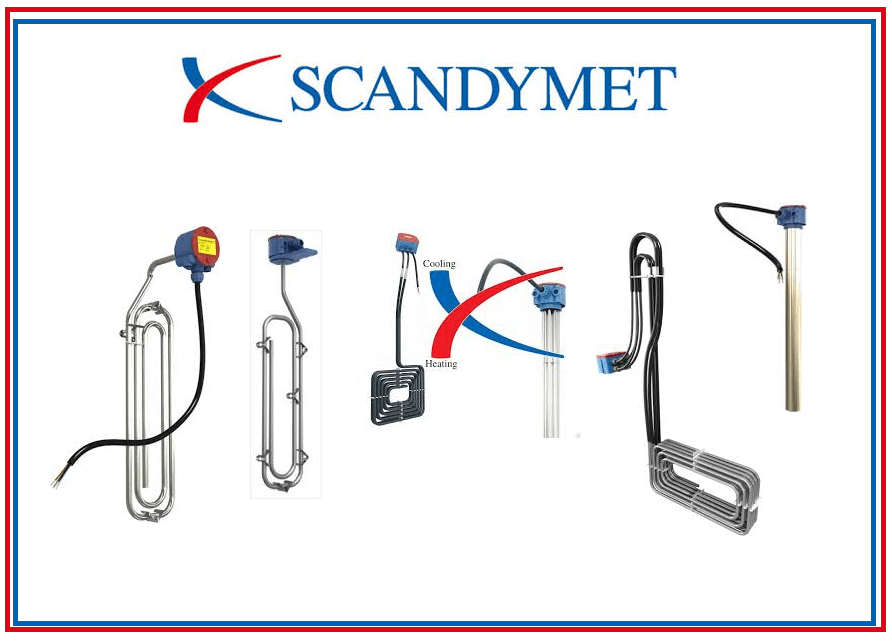

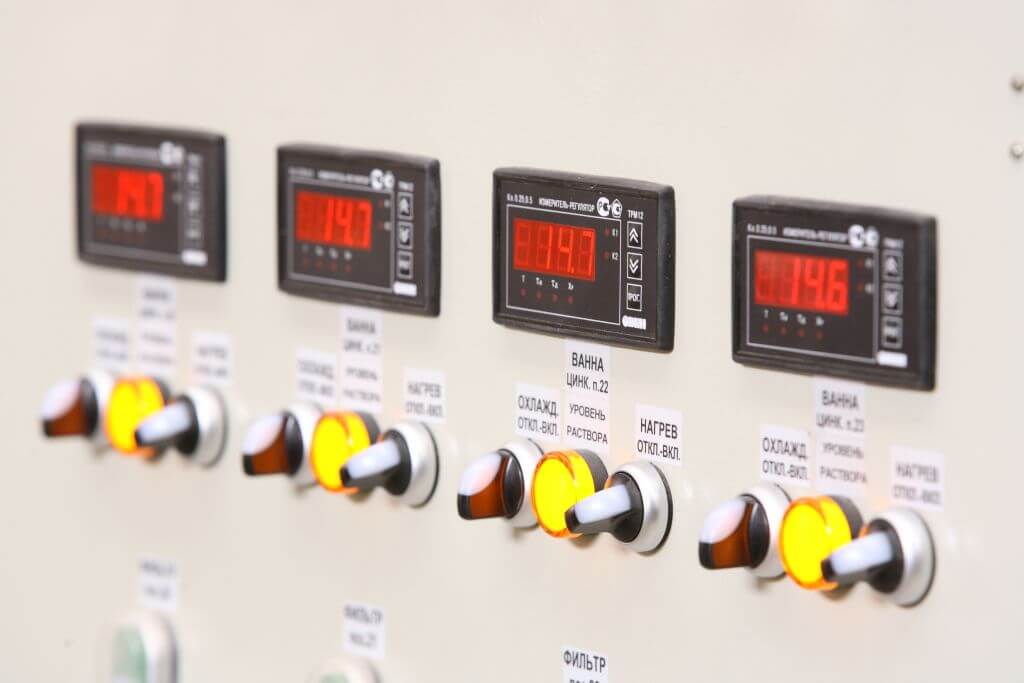

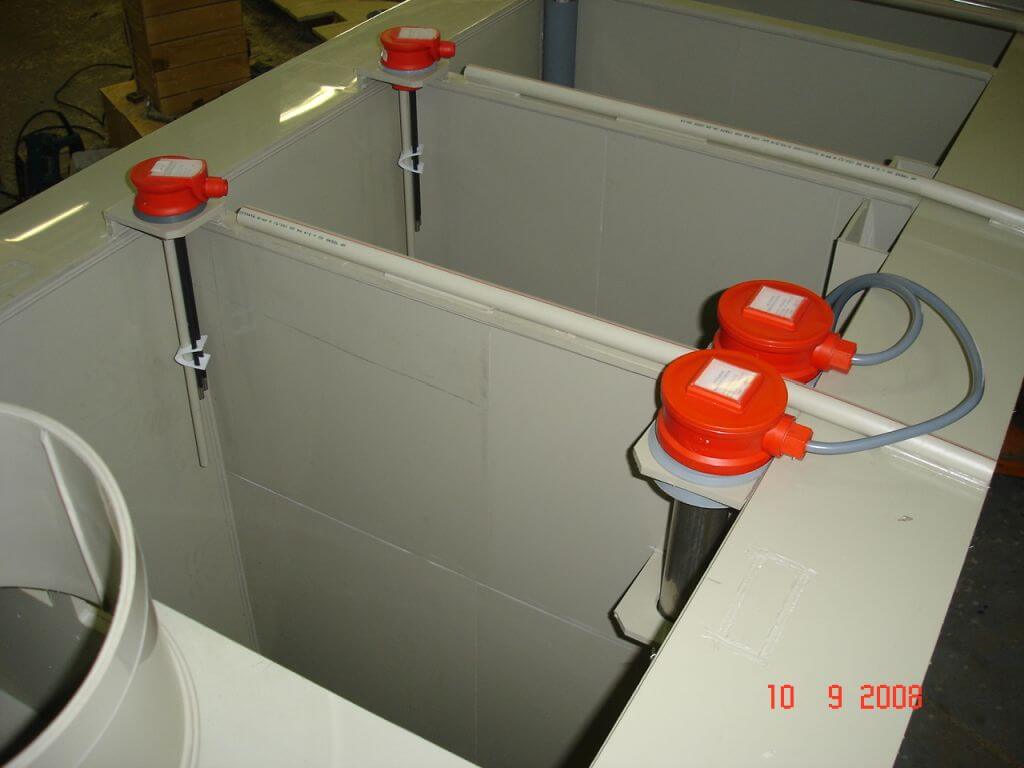

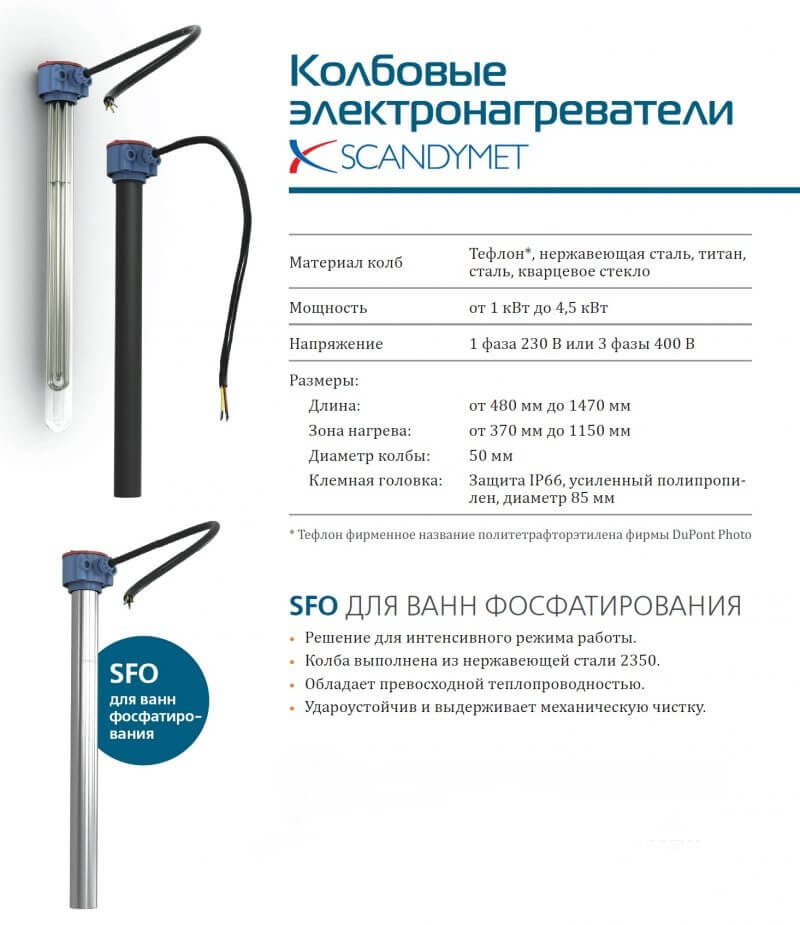

В гальваническом производстве существует множество процессов с различными условиями обработки деталей. Для нагрева, поддержания температурного режима ванн предлагается установка ТЭНов импортных производителей Mazurczak, Германия, Scandymet, Швеция. Время нагрева рассчитывается в зависимости от пожеланий заказчика. Нагрев жидкостей можно осуществить и при помощи теплообменников. Также теплообменники применяются для охлаждения электролитов с избыточным выделением Джоулевой теплоты (прим. электролит анодирования). Материал ТЭНов и теплообменников подбирается в зависимости от состава растворов гальванических ванн. Для поддержания температурного режима, уровня раствора, гальванические ванны комплектуются датчиками температуры и уровня Mazurczak, Германия.

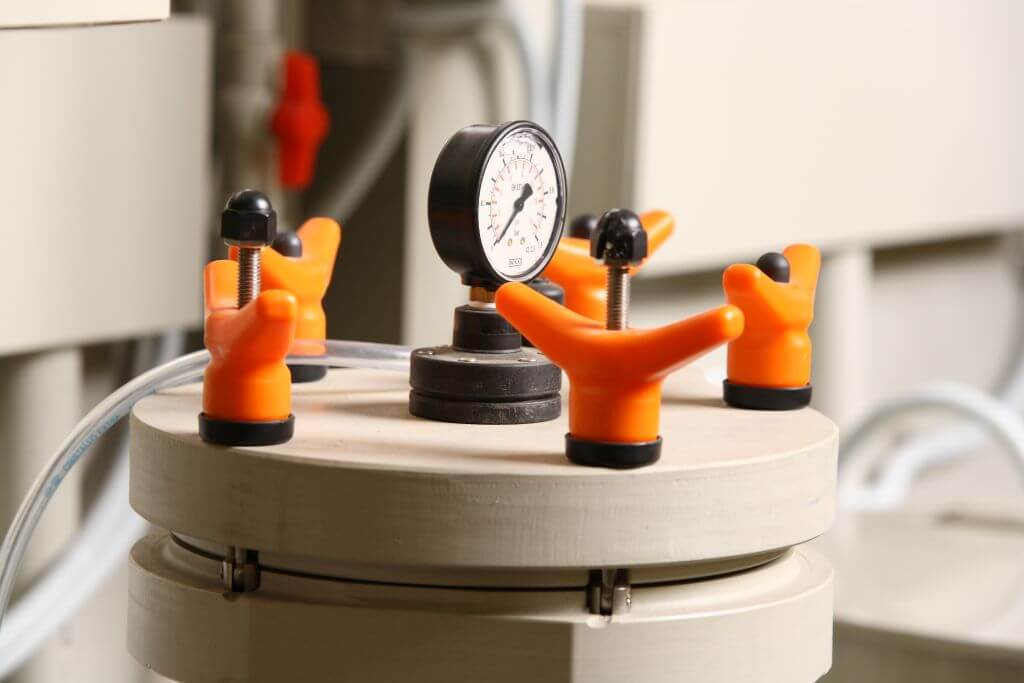

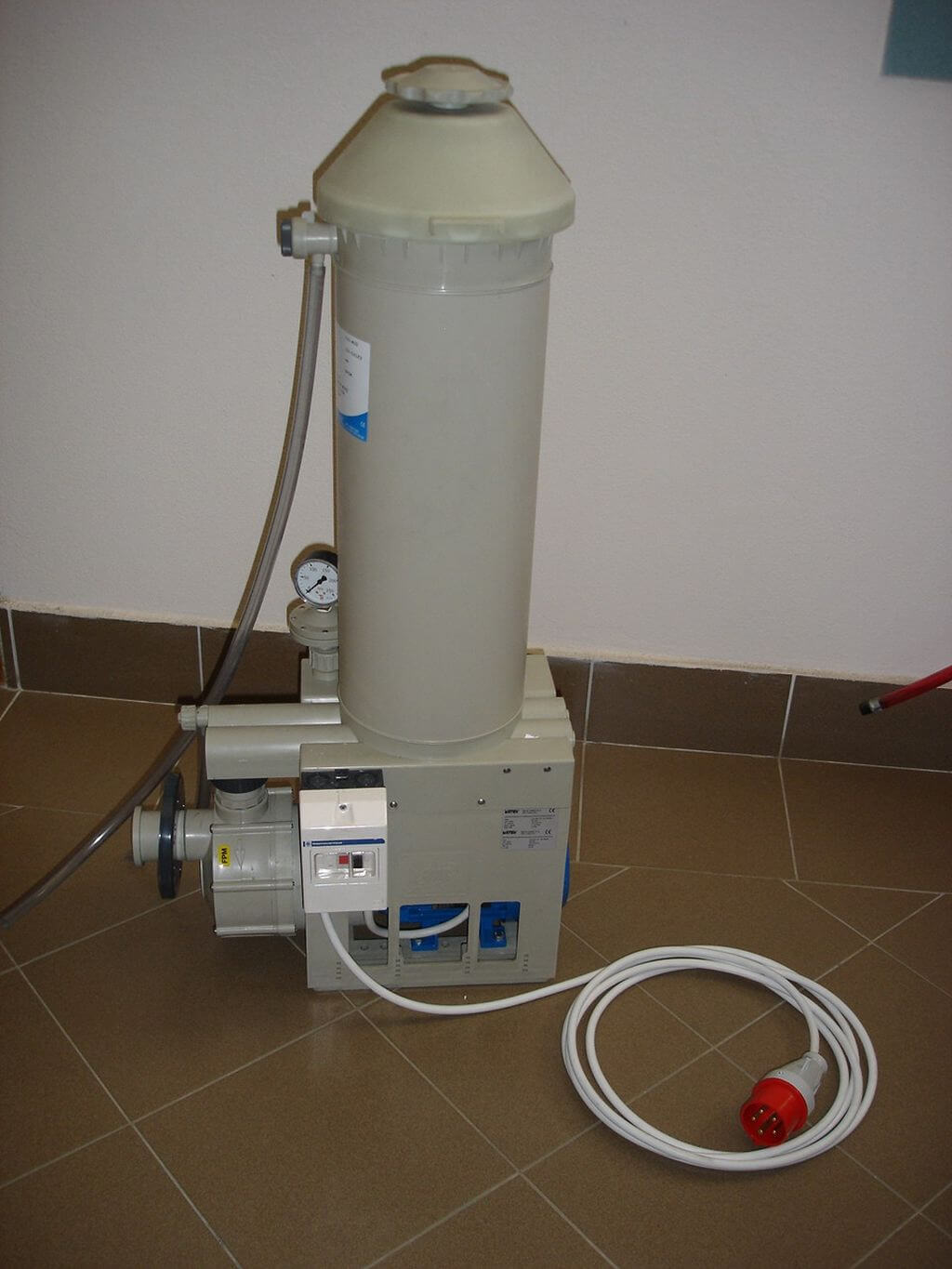

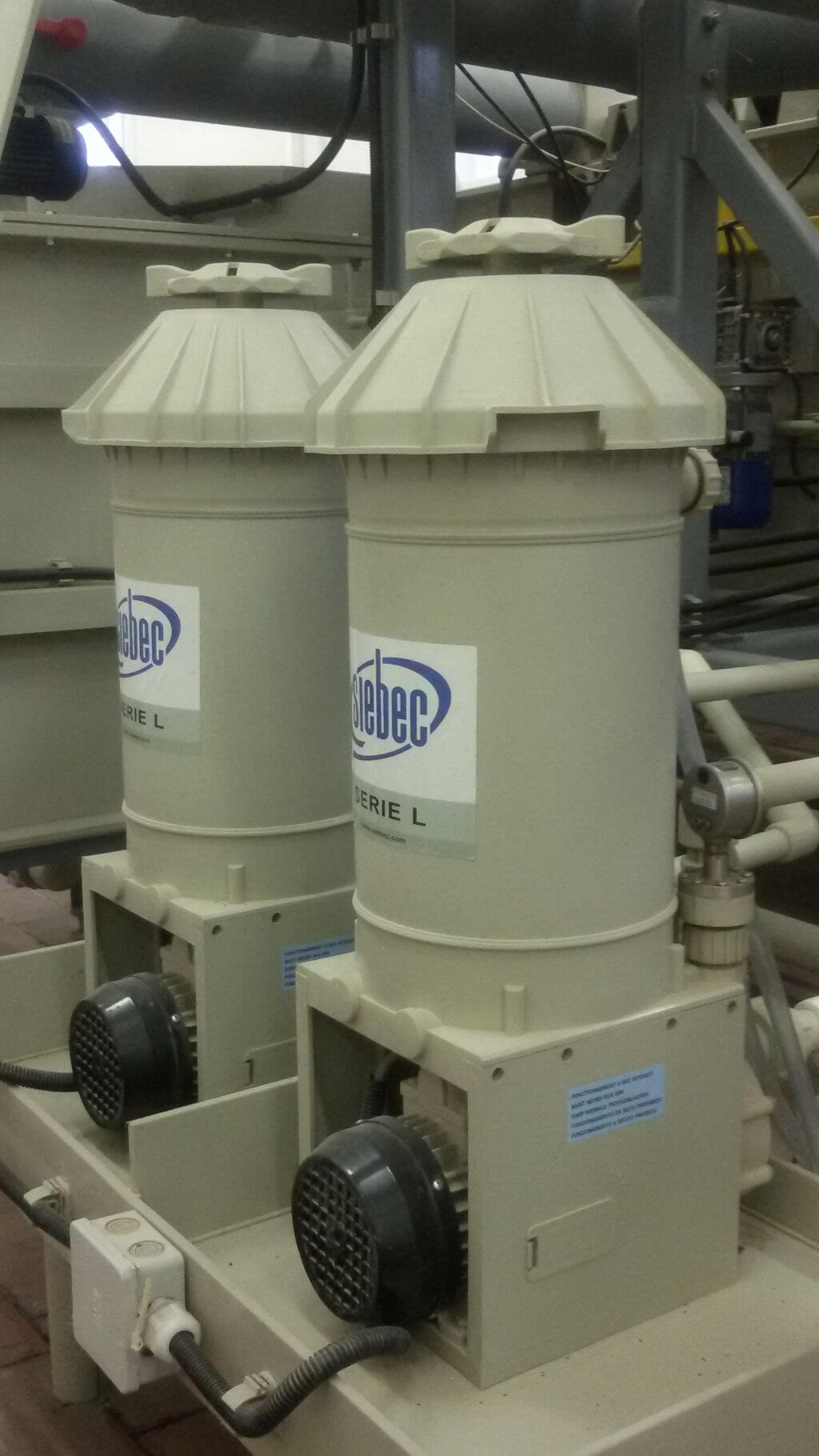

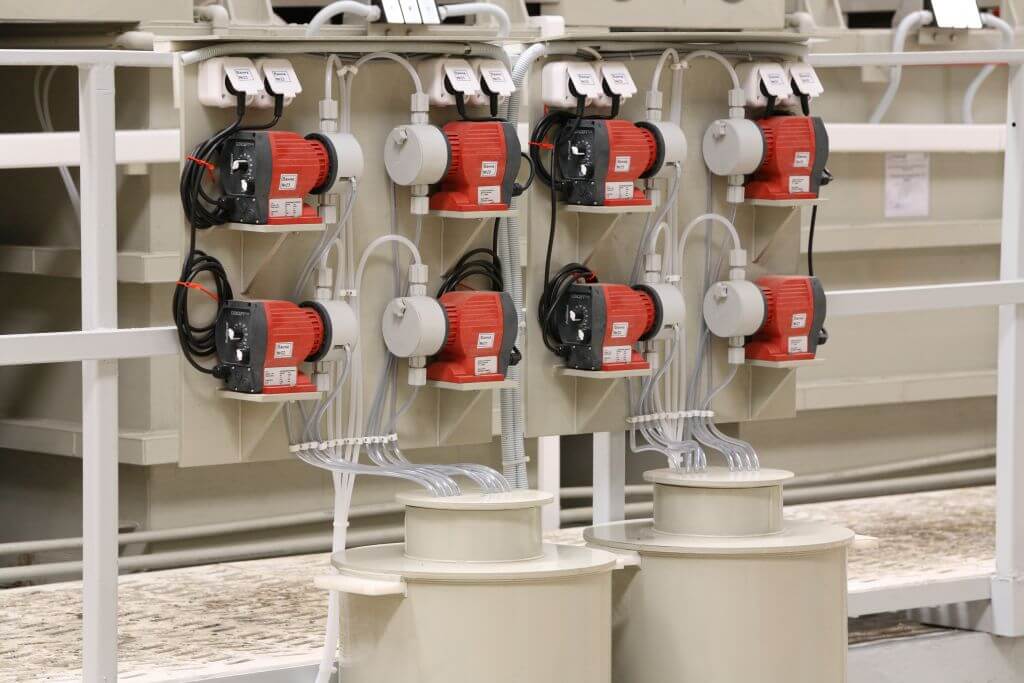

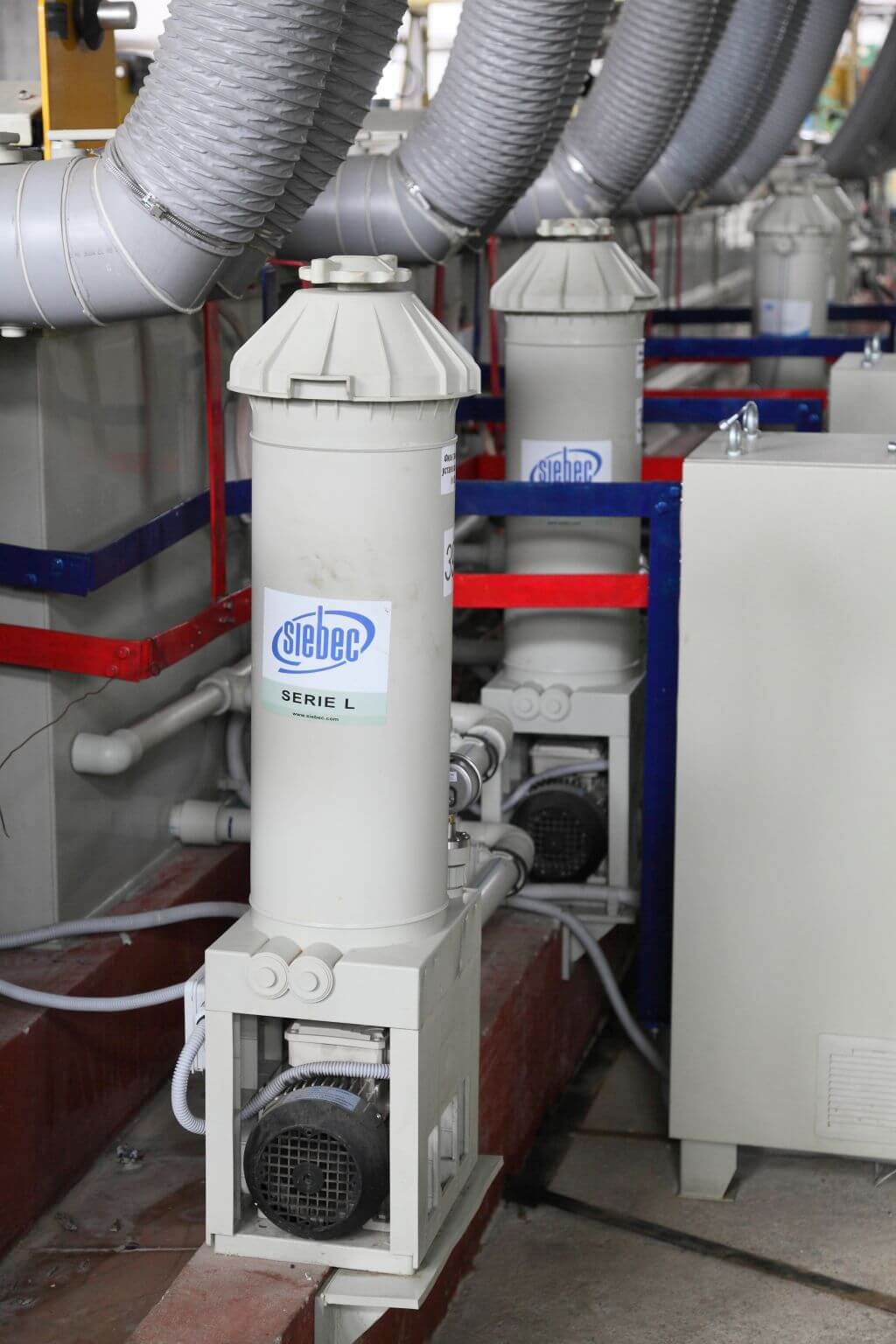

Фильтры, насосы,

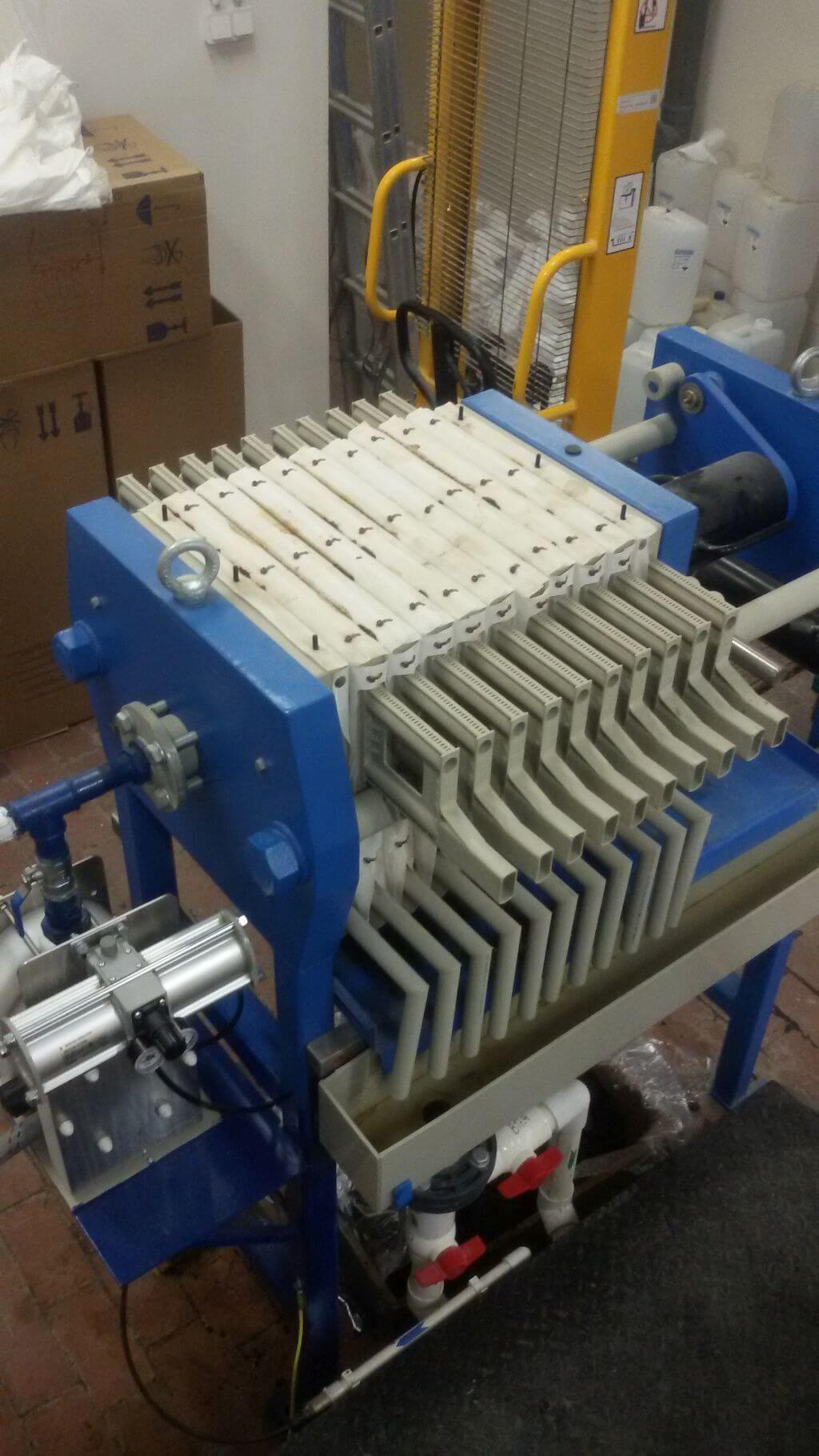

Одним из требований, выполнение которых обуславливает высокое качество покрытия, является чистота электролита. Очистить электролит от примесей можно с помощью фильтрации на фильтровальных установках. Мы предлагаем современное фильтровальное оборудование импортного производства.

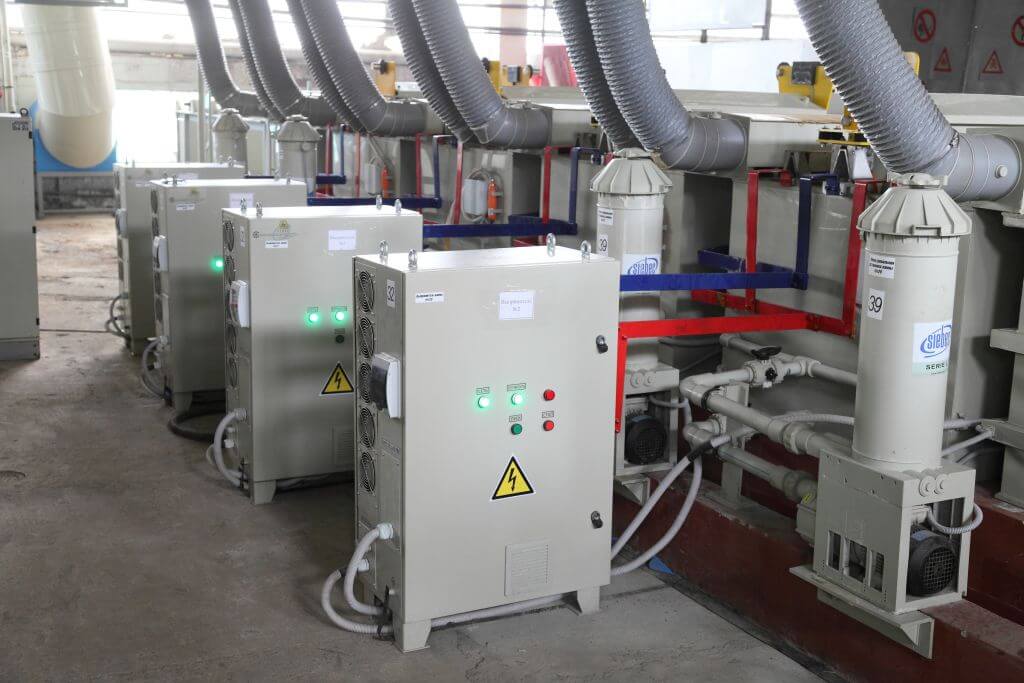

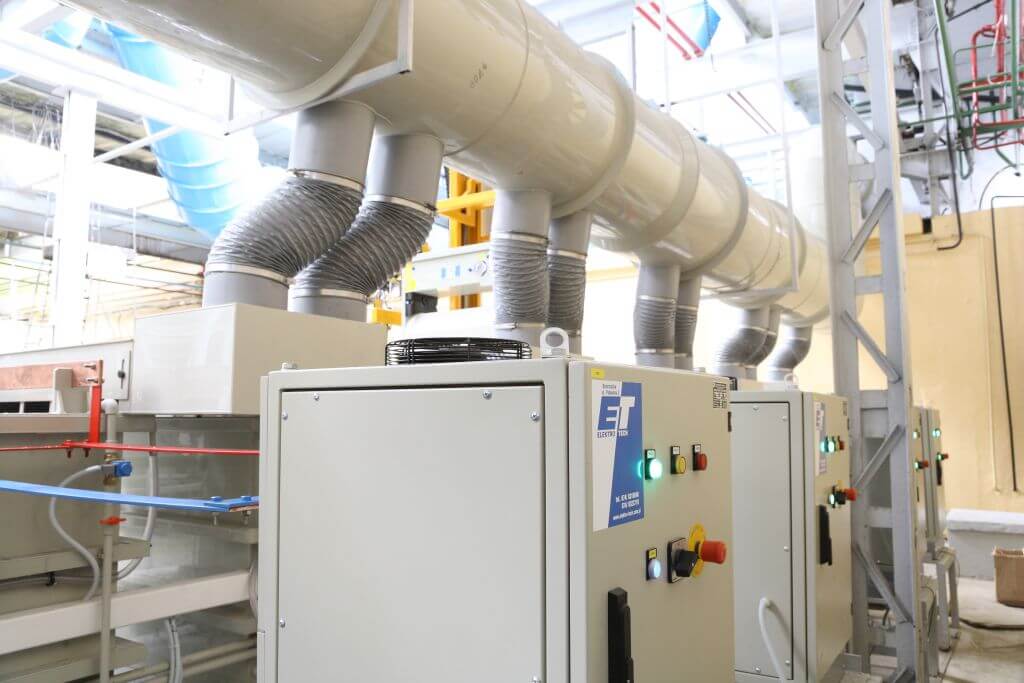

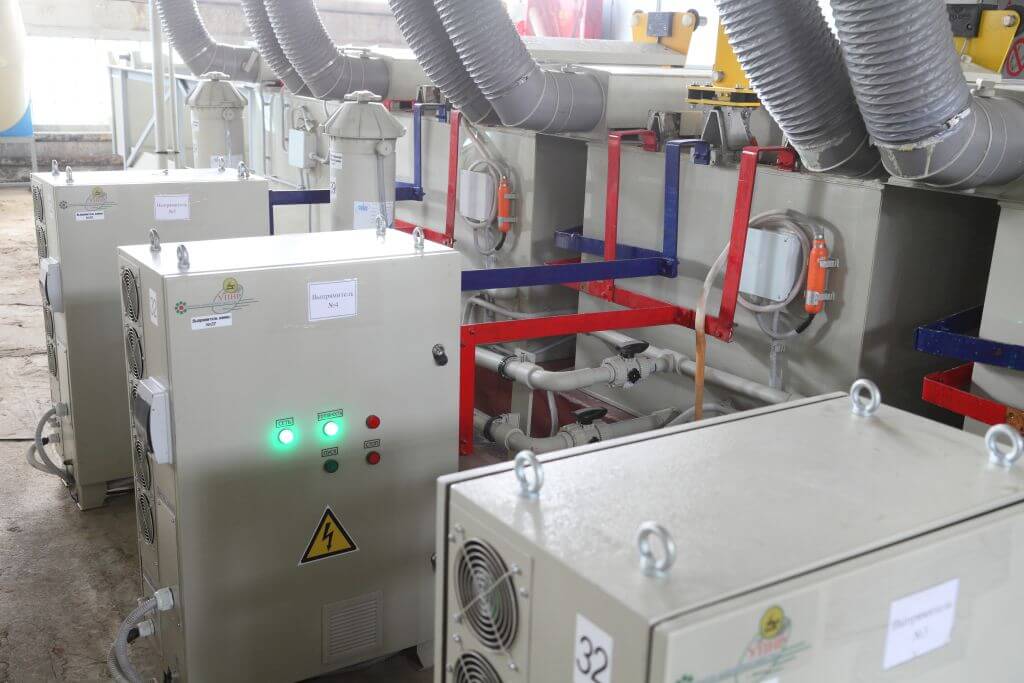

Выпрямители

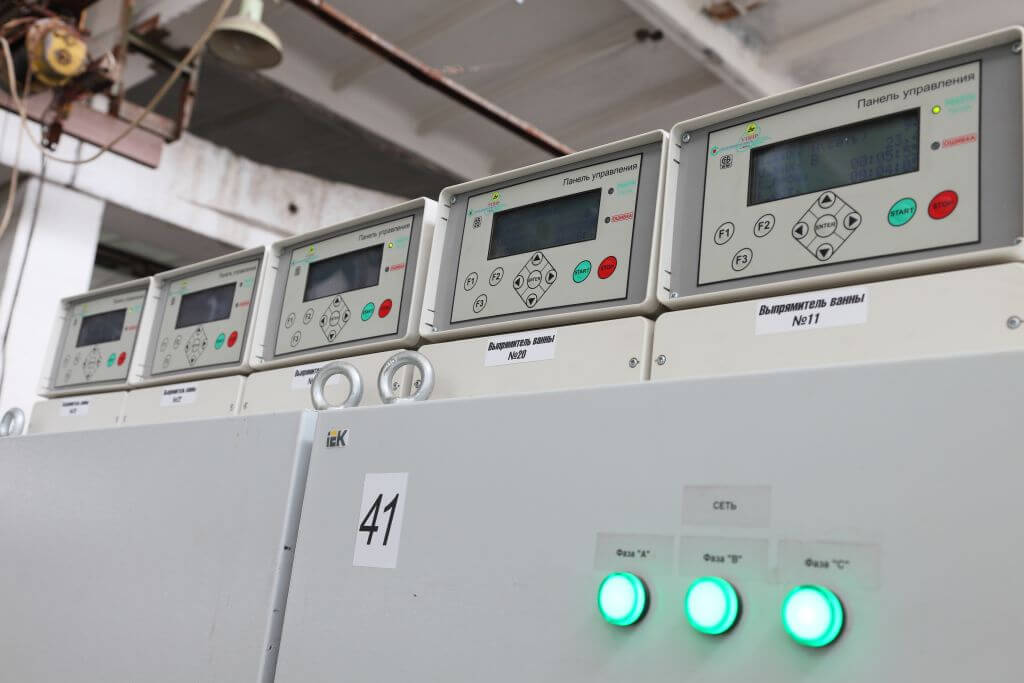

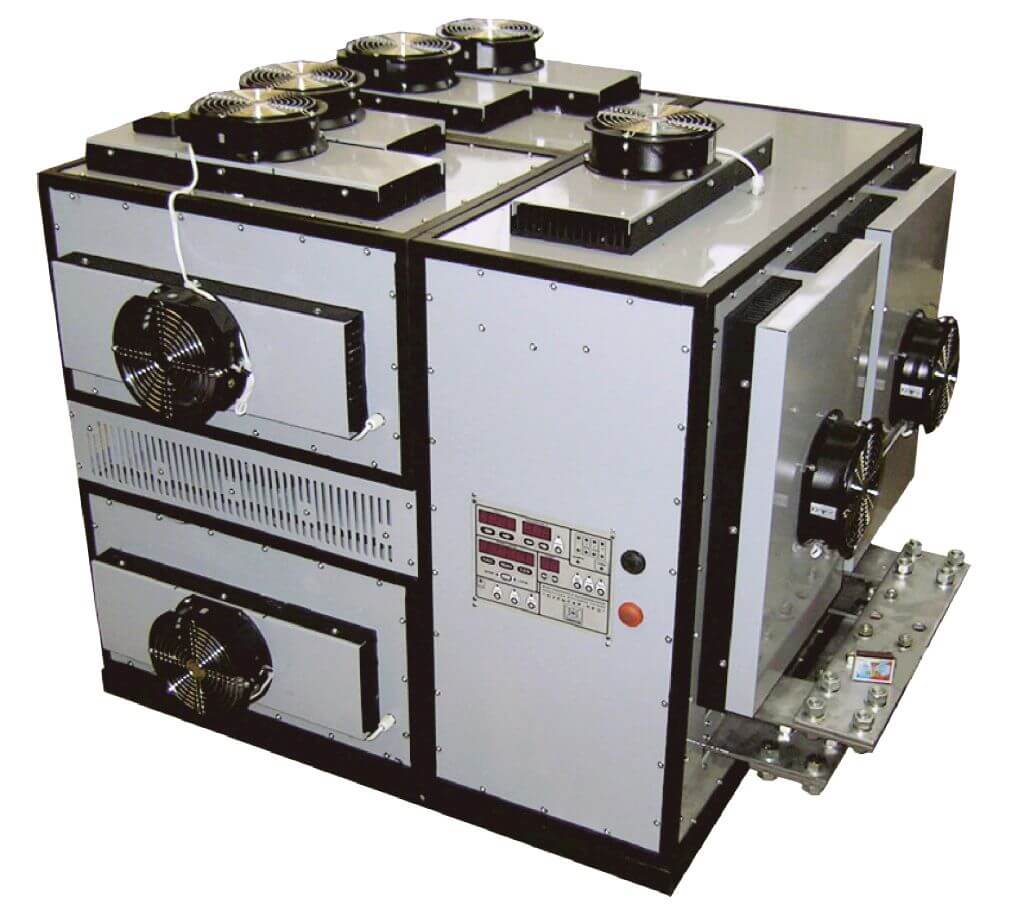

Гальванические линии комплектуются выпрямителями. Выпрямители, по желанию заказчика, могут быть: белорусского (УПНР), шведского (FlexKraft) или российского производства (Навиком Пульсар).

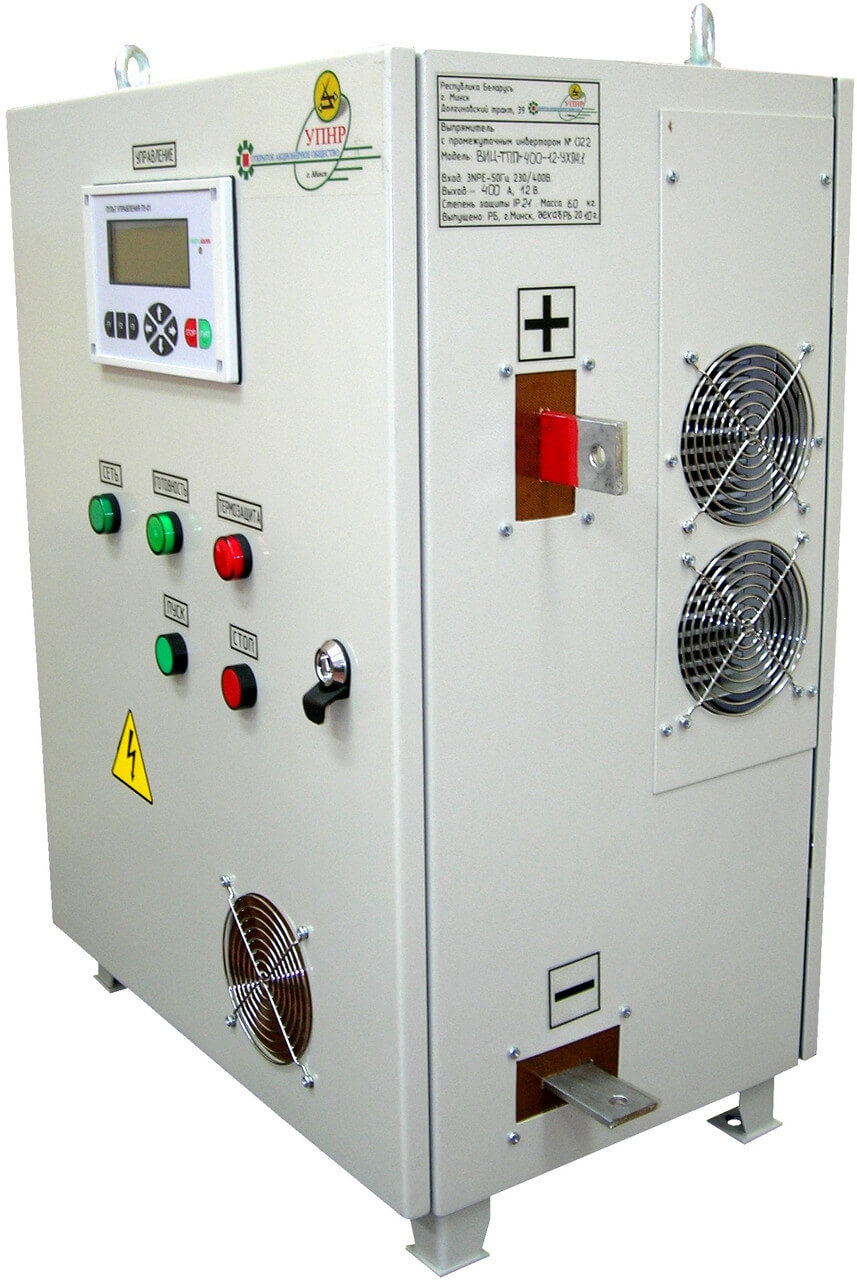

Выпрямители УПНР -  инверторные предназначены для питания однополярным (серия ВИЦ) и разнополярным (серия ВИЦР) током гальванических ванн (цинкование, лужение, хромирование, никелирование, чернение и т.д.) и оборудования электрохимической обработки металлов. Выпрямители оснащены интеллектуальным микропроцессорным управлением, цифровым отображением информации и принудительным воздушным охлаждением. Стандартные: Ток, А ( 50, 100, 200, 400, 630, 800, 1000, 1600, 2000, 3200 ); Напряжение, В ( 6, 12, 24, 36 ). ​

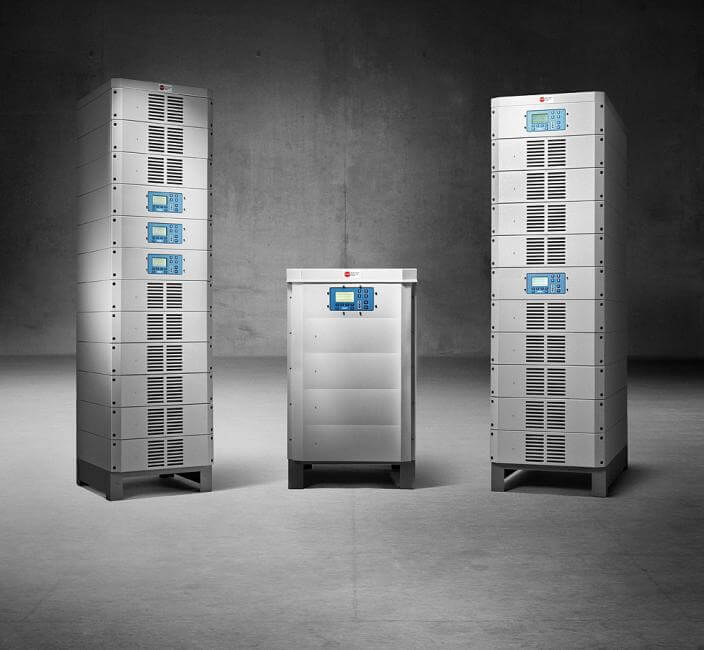

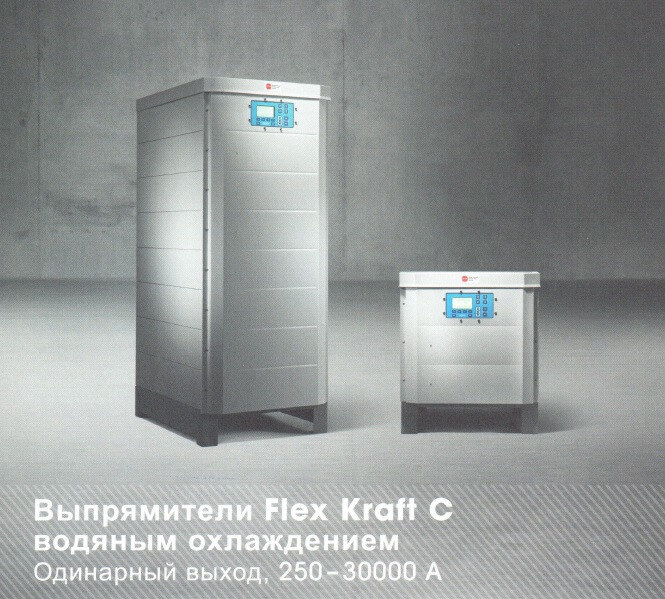

Выпрямители FlexKraft, Швеция,  защищен от всего, начиная от коротких замыканий и заканчивая высокими температурами. Уровень пульсаций – очень низкий; КПД более 90% и при любой нагрузке коэффициент мощности превышает 93%. FlexKraft поставляется с одиночным или двойным выходом, и выходной ток может достигать 30’000 ампер.

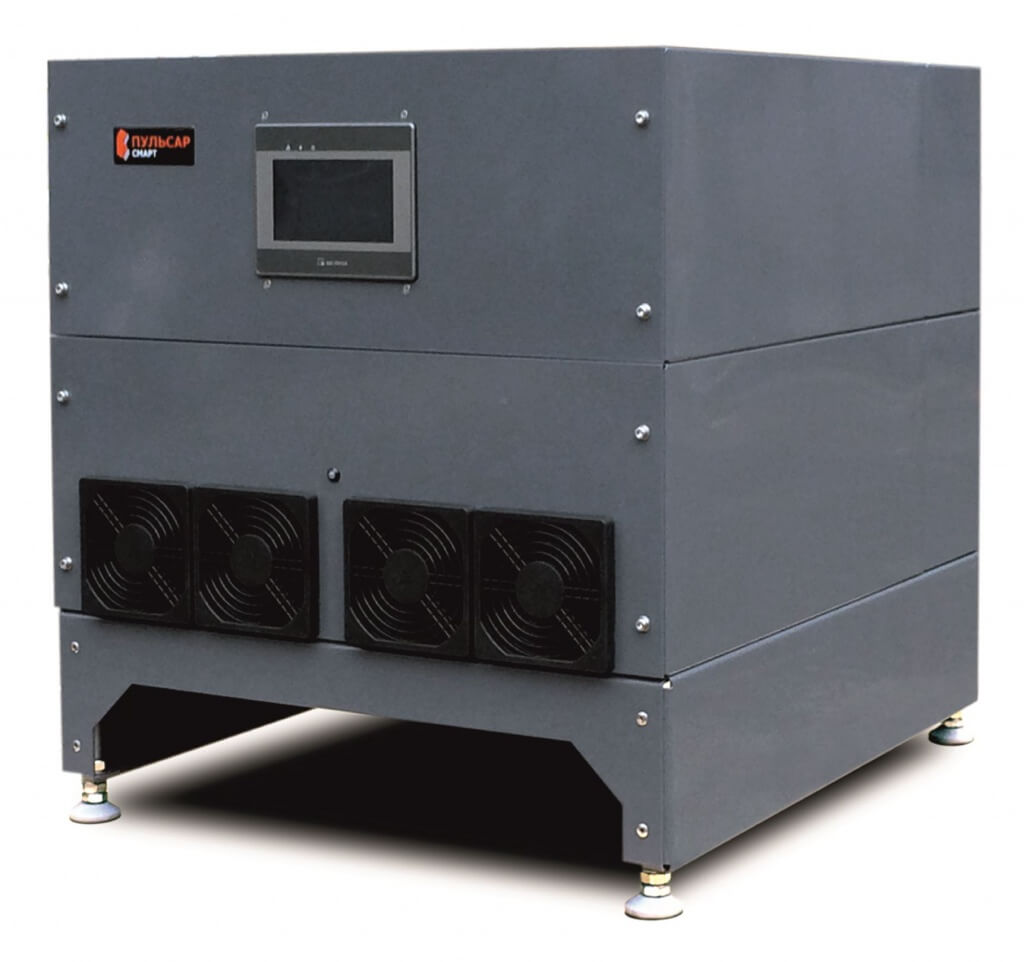

Выпрямители Навиком Пульсар не имеют по некоторым параметрам аналогов среди отечественных производителей. Основное применение оборудования - предприятия, где имеются производства, связанные с электрохимическими процессами.

Контроль и управление за параметрами выпрямителей могут осуществляться в автоматическом режиме или вручную с пульта выпрямителя.

Мы готовы обсудить любой вопрос касающийся гальванического оборудования

+375 (152) 48-51-75

Оставьте свой номер телефона и мы перезвоним чтобы ответить на Ваши вопросы

ПЕРЕЧЕНЬ ДАННЫХ ДЛЯ ОПРЕДЕЛЕНИЯ СОСТАВА И СТОИМОСТИ ГАЛЬВАНИЧЕСКОЙ ЛИНИИ.

ООО  «Стеклопласт» разрабатывает, изготавливает, монтирует и внедряет гальваническое оборудование из современных материалов в комплексе с вентсистемами и очистными сооружениями. Эта деятельность ведётся по индивидуальным проектам, с учётом всех пожеланий и требований Заказчика по организации конкретного производства. Мы располагаем соответствующими возможностями и внедряем энергосберегающие, экономичные, малоотходные технологии и оборудование.


Для подготовки Вам технически обоснованного ответа просим сообщить дополнительно:

  • характеристику производства (массовое, крупносерийное мелкосерийное, мелкими партиями по повторяющимся заказам, разовое по заказам);
  • номенклатуру типичных деталей с указанием характерных размеров и шифра покрытия, например: гайка накидная Dнар. = 32, резьба внутренняя 1/2" не покрываемая, покрытие наружное двухслойное по шифру Нпб.6Xб.3, площадь покрытия на одну деталь 0,09 дм2, материал гайки латунь Л62, количество 200000 шт. в год;
  • если затруднительно представить всю номенклатуру деталей, сообщите требуемую производительность в м2/год, или для метизов в тоннах, например: цинкование матовое с хроматированием стальных втулок в барабанах по шифру Ц9хр 250000 м2/год или по тому же шифру болты стальные М8х50 25 тонн в год;
  • предполагаемые или имеющиеся производственные площади под гальванолинии и очистные сооружения, например; цех 18х60 м, очистные 12x18 м, высота помещений в свету 7,2 м;
  • сменность работы производства (чем выше, тем экономичнее!).
